1. 서 론

1.1 연구의 배경 및 목적

최근 건설프로젝트는 대형화 및 전문화되면서 단위공정이 점차 복잡해지고 있다. 이러한 환경에서 다수의 공종이 동시에 진행될 경우, 제한된 작업공간에 투입될 작업자, 장비 및 자재들의 수량은 더욱 증가하게 된다. 이와 같이 제한된 작업공간에 투입되는 자원이 많을수록 상호간의 간섭이 자주 발생하게 되며, 이는 프로젝트의 생산성 및 품질에 영향을 미칠 수 있다. 따라서 효율적인 작업공간의 계획은 프로젝트의 성공을 좌우하는 중요한 관리요소가 된다(Choi et al., 2013).

이러한 문제를 해결하기 위해 최근 연구에서는 수학적 모델을 활용하여 작업공간 간섭 정도를 수치적으로 정량화하고, 이를 시각화하기 위한 BIM 기술의 도입이 증가하는 추세에 있다. 그러나 대다수 연구에서는 단순히 공정들의 기하학적 위치만을 고려하여 작업공간을 검증하거나, 작업공간의 형상을 일괄적으로 생성하고 있다. 이는 공정 및 투입 자원의 특성과 시간에 따라 변화하는 작업공간의 크기를 반영하지 못하므로 합리적인 작업공간의 분석이 어려운 실정이다(Moon et al., 2014). 이를 위해 본 연구에서는 공정과 자원의 특성에 적합한 작업공간의 형상과 크기를 생성할 수 있도록 작업공간의 3차원 모델 생성방법을 제시하며, 이를 기반으로 작업공간 간섭최적화가 가능한 BIM 시스템을 개발한다.

2. 이론적 고찰

2.1 국내외 연구동향

건설공사 작업공간 간섭관리관련 연구동향을 살펴보면 다음과 같다.

Seo (2010)는 BIM기반으로 작업공간 간섭체크 프로세스를 구축하고, 시공성 검토 효율화를 위한 협업체계를 구축하였고, Choi et al. (2013)는 4D BIM 기반의 체계적인 작업공간 계획 프로세스를 제안하였다. Kamat and Martinez (2005)는 3D 애니메이션 기술을 통해 건축공사의 작업률을 시뮬레이션하여 작업의 간섭 및 공간의 간섭을 감소하는 방안을 제시하였으며, Guo (2002)는 2차원 평면도 기반의 작업공간 중첩을 확인하고 이를 해결하기 위한 절차 및 인자들을 정의한 바 있다. Mallasi (2006)는 CSA (Critical Space-time Analysis)를 도입하여, 12가지 작업 수행 패턴 및 3가지의 작업률 분산도를 기반으로 작업공간 시뮬레이션 환경을 구축하였다. Hammad et al. (2007)는 복합 도형을 사용하여 장비 작업영역의 특징을 표현하고 작업공간의 충돌을 감지할 수 있는 프로토타입의 시스템을 개발하였다. 또한 I-Chen and Yen- Chang (2010)은 공간간섭을 4가지 유형(설계 간섭, 안전간섭, 충격간섭 및 지연간섭)으로 구분하여 4D기반의 작업공간 검증 시스템을 개발하였고, Akinci et al. (2002)은 공정의 작업공간 분석을 위해 BIM기반으로 작업공간을 자동으로 생성하는 방법을 제시하였으며, Tantisevi and Akinci (2007)은 크레인과 같은 장비의 양중에 의한 붐의 회전반경을 3D bounding box 형상으로 구상하였다. Chavada et al. (2012)은 작업공간 간섭관련 문헌을 분석하였으며, 작업공간 간섭을 검증하고 이를 해결하는 방안을 제시하고 있다.

작업공간에 관한 기존 연구에서는 작업공간 계획을 위한 체계적인 운영프로세스를 제시하고, BIM, 4D 등의 IT환경에서 작업공간을 분석하여 계획하는 방법론들이 다수 수행되고 있다. 그러나 이들 연구에서는 작업공간 생성과정에 고려해야 할 일부 실무적 사항들이 부족한 것으로 파악되었으며, 특히 작업공간 생성 방식을 단일화하여 작업공간 형상을 일괄적으로 생성함으로써 작업공간 생성에 공정 및 자원의 특성을 반영하지 못한다는 문제점을 간과하고 있다. 따라서 본 연구에서는 공정별 작업유형과 투입자원의 특성을 고려하여 작업공간을 생성할 수 있도록 작업공간 모델 생성 방안을 보다 구체화하여 제시한다. 또한 이를 토대로 BIM기반으로 작업공간을 생성하고, 분석할 수 있도록 자원프로파일을 활용한 작업공간 최적화 방안을 제시한다.

2.2 Bounding Volume을 활용한 작업공간 생성

3차원 환경에서는 주로 공간의 충돌을 감지하기 위해서 객체를 감싸는 경계볼륨(Bounding Volume)을 생성하여, 각 경계볼륨들의 충돌을 확인하고 있다(Kim et al., 2014).

이러한 경계볼륨 방식은 Fig. 1과 같이 대표적으로 BS (Bounding Spheres), AABB (Axis-aligned Bounding Boxes), OBB (Oriented Bounding Boxes), K-DOP (Discrete Orientation Polytopes) 등이 있다(Yeo, 2002).

2.2.1 BS (Bounding Spheres)

BS 방식은 Fig. 2와 같이 객체를 감싸는 경계볼륨의 형태를 구 모양으로 생성하고, 두 구의 중심사이 거리와 구의 반지름의 합을 비교함으로써 충돌여부를 파악할 수 있다.

이러한 BS 방식은 간단한 연산과정을 통해 충돌여부를 파악할 수 있으나, 객체의 형상이 가능한 구와 유사하지 않을 경우, 빈공간이 많이 생기게 되어 효율이 급격하게 떨어지게 된다.

2.2.2 AABB (Axis-aligned Bounding Boxes)

AABB 방식은 Fig. 1과 같이 X, Y, Z축에서 각 경계박스(Bounding Boxes)를 생성하고, 각각의 축에서 정의된 최소값 및 최대값을 비교함으로써 충돌여부를 파악할 수 있다. 이러한 방식은 충돌처리의 계산량이 적고, 직관적으로 구현이 가능하다는 장점을 가지고 있으나, 객체가 회전할 때마다 경계상자를 갱신해 주어야하는 단점이 있다.

2.2.3 OBB (Oriented Bounding Boxes)

OBB 방식은 Fig. 1과 같이 경계상자가 고정된 좌표축을 갖지 않고 회전되는 객체에 따라 회전된 상태에서의 경계상자를 생성할 수 있다. 이를 통해 객체가 회전할 때마다 경계상자를 갱신할 필요가 없으며, AABB 방식보다 섬세한 경계상자를 생성할 수 있다.

2.2.4 K-DOP (Discrete Orientation Polytopes)

K-DOP 방식은 평행한 평면 사이에 있는 공간(Slab)들을 Bounding Volume으로 활용하며, 여기서 K는 면의 개수를 의미한다. 즉, OBB에서는 직육면체로만 근사화 할 수 있지만, K-DOP에서는 k가 증가함에 따라 객체 모양에 가깝게 근사화 할 수가 있다. 이러한 K-DOP방식은 OBB보다 객체에 더 밀착되어 표현되기 때문에 경계 공간의 빈틈이 적다.

3. 작업유형을 고려한 3차원 작업공간 생성방안

3.1 작업공간의 정의 및 유형분류

프로젝트에서의 작업공간이라 함은 구조물의 구축 과정에 직접적으로 요구되는 공간으로서, 세부 공종들의 자원 운용을 위해 요구되는 공간으로 정의할 수 있다. 즉, 구조물을 설치하기 위한 설치공간과 이러한 설치공간을 지원하기 위한 주변 작업공간이라 할 수 있다(Moon et al., 2010). 또한, 작업공간은 해당공정이 시작될 때 작업공간이 점차 생성되었다가 공정이 종료될 때는 작업공간의 형상이 소멸되는 특성을 가지게 된다. 이러한 작업공간의 특성을 반영하여, 공종별로 적합한 작업공간 모델을 구성하고 간섭타입을 결정하기 위해서는 무엇보다 현장에서 요구하는 작업공간 타입이 무엇인지 분류할 필요가 있다. 이러한 작업공간 분류체계를 구축하기 위해서 기 연구에서는 작업공간 관련 설문조사와 Table 1과 같이 문헌 분석을 통해 작업공간 타입을 분류하였다. 기 연구에서 분류한 작업공간 타입은 Table 1과 같이 건축공간 중심의 작업공간 영역을 세분화하여 Process 기반으로 1차적인 작업공간 타입을 분류하고, 중복되는 공간타입을 제거 및 통합하여 최종적으로 Table 2와 같이 작업공간 형태를 분류하였다(Moon et al., 2010).

Table 2와 같이 분류된 작업공간 타입에서 설치공간(Installation Space)은 현장 구조물의 설치에 직접 연관되는 작업들을 포함하는 공간이며, 조립공간(Fabrication Space)은 구조물의 설치를 지원하는 공간으로 사전 조립장 등을 포함한다.

이동공간(Transfer Space)은 자재뿐만 아니라 자원들의 이동경로를 포함하고, 적재공간(Loading Space)은 자재의 적재, 대기, 저장, 하역 등과 관련된 공간을 포함한다. 그리고 안전공간(Safety Space)은 작업수행의 안전을 위해 고려된 안전영역과 구조물의 손상 방지를 위해 필요한 공간을 포함한다.

3.2 작업유형별 작업공간 생성 방식선정

작업공간의 간섭은 동일한 일정에 진행되는 활동의 작업반경이 충돌되어 간섭이 발생하는 경우가 대부분이지만, 경우에 따라서는 작업 유형에 따라 발생되는 경우들도 있다. 예로서, 조립이 진행되는 공간과 작업을 위한 자원의 이동공간이 충돌되는 경우이다. 이러한 경우에서는 작업공간의 간섭 검증에 어려움이 발생하게 된다. 그 이유는 조립작업을 위해 필요한 작업공간에서는 크기 및 위치의 변화가 적지만, 장비 및 자재들의 이동을 위한 이동공간에서는 작업공간의 크기 및 위치 변화가 발생하기 때문이다. 만약 이러한 작업공간의 변화를 반영하지 않고 작업공간 간섭 분석을 수행할 경우에는 대형 사고를 유발할 수 있다.

이러한 문제점을 해결하기 위해 본 연구에서는 Fig. 3과 같이 작업공간 유형에 적합한 작업공간 모델 생성 방식을 분류하였다. 작업공간 모델의 생성방식에는 앞서 언급한 경계볼륨방식 중에서 BS 방식을 제외한 AABB, OBB, K-DOP 방식을 활용한다. BS 방식은 객체와 작업공간간의 공간 오차가 높을 것으로 예상되어, 본 연구에서는 제외하였다. 3가지 작업모델 생성방식의 특징은 다음과 같다.

첫째, AABB 방식은 3가지 방식중에서 충돌 연산 속도가 가장 우수하고, 직관적인 작업공간 생성이 가능하다. 그러나 객체와 경계볼륨간의 형상 오차가 높을 경우, 정확한 충돌 검사가 어렵고, 객체가 회전할 때마다 경계상자를 갱신해주어야하는 단점이 있다. 따라서 객체가 정형화되어 있고, 회전하지 않으며 축과 나란히 위치하는 공정들의 작업공간 생성에 적합하다. 이러한 조건은 대다수 고정된 위치에서 작업하는 작업공간 타입들로 구조물 설치를 지원하는 조립공간, 자재의 적재, 대기, 저장, 하역 등과 관련된 공간을 포함하는 적재공간과 안전공간에 적합할 수 있다(Choi et al., 2013).

둘째, OBB 방식은 AABB방식보다 충돌 검사를 위한 연산과정이 복잡하므로, 더 많은 시간이 소요되나, AABB방식과 달리 객체의 회전 시에 재계산이 필요치 않다. 따라서 AABB에 비해 더 세밀하게 충돌을 파악할 수 있으며, 이는 가설장비와 같이, 작업의 위치와 방향을 변경하는 작업에 적합하다. 이와 같이 회전 및 방향의 변경에 효과적으로 대응할 수 있는 작업공간 생성 방식은 구조물 설치공간과 자재뿐만 아니라 자원들의 이동경로를 포함하고 있는 이동공간에 적합할 수 있다.

마지막, K-DOP 방식은 3가지 방식중에서 충돌 검사를 위한 시간 소모가 많으나, 객체에 더 밀착되어 표현되기 때문에 경계 공간의 빈틈이 적다. 따라서 복합공정들 간의 작업공간 분석 및 제한적인 구간에서의 장비 이동과 운용 등, 정밀하고 높은 정확성을 필요로 하는 작업공간 검증 작업에 적합하다.

3.3 자원프로파일기반 작업공간 생성 방안

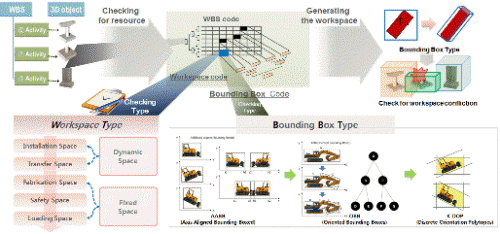

공종별로 작업유형을 파악하기 위해서는 해당공정의 작업환경과 관련된 정보들의 확보가 중요하며, 이러한 정보들은 작업공간의 크기 및 이동경로 등을 파악하기 위한 위치정보와 기하학정보뿐만 아니라 투입자원, 작업공간 타입 등의 속성정보들이 포함될 수 있다. 이와 같은 정보들은 Fig. 3과 같이 공정별 자원프로파일과 연계함으로써 작업공간 모델의 생성방식을 결정과정에 기여할 수 있다. 또한, 이러한 정보들을 체계적이고 통합적으로 관리할 수 있게 WBS Code를 활용하였다.

자원프로파일에는 6가지 작업유형 정보를 포함하는 Workspace Code와 3가지 작업공간 모델 생성 방식을 포함하는 Bounding Box Code 정보로 구성되며, 이는 WBS Code 기준으로 연계된다. 따라서 사용자는 해당공종의 3D model과 저장된 Workspace code 및 Bounding Box Code를 참조하여, 작업모델 생성 방식을 결정한 후, 자동으로 작업공간 모델을 생성할 수 있다. 그리고 각 code체계를 기준으로 전체 또는 부분적으로 작업공간 정보들을 분류할 수 있으며, 이를 통해 일괄적으로 작업공간 생성방식을 지정할 수 있다.

4. BIM기반 능동형 작업공간 최적화 프로세스

본 절에서는 저자의 이전 연구(Moon et al., 2013; Moon et al., 2014)에서 개발한 능동형 작업공간 최적화 시스템에 추가적인 기능을 개발하였다. 그리고 개발 시스템에서는 작업유형별 작업공간 모델에 의한 작업공간 최적화 시뮬레이션과 건설장비의 최적 이동경로 탐색 시뮬레이션 구현을 통해 제시한 방법론의 활용성을 검증하였다.

4.1 작업유형을 고려한 작업공간 최적화 시뮬레이션

저자의 이전 연구에서 개발한 능동형 작업공간 최적화 시스템은 작업공간 간섭이 발생한 공정들을 분석하고, GA (Genetic Algorithm)기반으로 작업공간 간섭이 최소화되는 일정계획을 시뮬레이션한다(Kang et al., 2013).

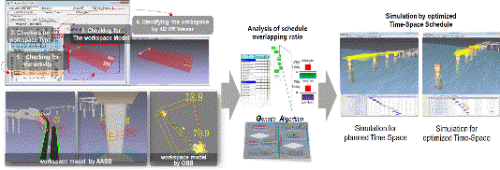

먼저, 공종별 작업유형에 적합한 작업공간 모델을 생성하기 위해서는 Fig. 4와 같이 각 공정들의 BIM모델로부터 자원프로파일 정보를 제공받아 해당공정의 위치, 기하학 형태, 투입자원의 종류, 작업공간 타입 등을 파악한다. 그리고 작업의 안정성 및 정확성 등을 고려하여 작업공간 생성방식을 선정한다. 이와 같이 작업공간 모델의 생성방식 정보를 추가하면, 작업모델의 생성방식에 따라 해당 공정의 작업공간 형상이 결정된다.

작업공간의 형상이 결정된 후, 안전거리 등의 사용자 입력 정보에 따라 작업공간이 Fig. 4와 같이 생성된다. 이와 같이 생성된 작업공간은 시각적으로 구현되어 작업공간의 형상을 파악할 수 있으며, 작업공간 생성방식을 변경하거나 작업공간 위치 및 크기를 조절할 수 있다.

Fig. 4의 하단은 크레인과 교량상판을 각각 OBB방식과 AABB방식으로 작업공간을 생성한 것이다. 특히, OBB으로 생성된 작업공간모델은 크레인의 방향 전환에 따라 해당 작업공간모델도 동일하게 방향을 전환함으로써 작업공간 검증과정을 간소화할 수 있다.

공정별 작업공간 모델의 생성이 완료되면, 이를 기반으로 작업공간 간섭을 수행한다. 작업공간 간섭 방법은 기존 연구에서 제시한 바와 같이 동일한 기간에 수행되는 공정들을 도출하여, 이들 간의 일정중첩 및 작업공간 간섭을 검증한다. 그리고 최적화알고리즘을 통해 작업공간 간섭이 최소화된 일정을 도출하고, 이를 시뮬레이션으로 구현한다. 이러한 최적화 시뮬레이션을 구현하는 과정은 Fig. 4의 우측과 같으며, 계획일정과 최적화된 일정을 비교할 수 있게 동시적인 시뮬레이션으로 나타내고 있다. 이는 계획일정에서 작업공간 간섭이 발생하고 있음을 의미하는 적색이 최적화 과정을 통해 상당부분이 청색으로 변경되어 간섭이 해소된 것을 시각적으로 파악할 수 있다.

4.2 작업공간을 고려한 장비의 최적 이동경로 탐색

건설현장에는 다양한 종류의 건설장비가 투입되어 작업을 진행하기 때문에 장비들간 간섭과 주변 공정들과의 간섭이 발생하게 된다. 특히, 일반적으로 시공 장비계획은 장비 전문업체가 기본적인 위치와 용량을 계획하고, 시공사와 협의하는 형태로 추진되고 있지만, 현장과 장비에 대한 정확한 정보가 부족하여 실질적인 현장에 적용 가능한 장비계획을 수립하는데 한계가 많다(Jang et al., 2008).

이에 본 연구에서는 자원프로파일 정보와 작업모델 생성 방안을 적용하여, 장비의 최적 이동경로를 탐색할 수 있는 방법론 및 시스템을 제시한다.

4.2.1 작업공간을 고려한 장비 최적 이동경로의 탐색 방법론

실무에 적합한 건설장비 투입계획을 수립하기 위해서는 우선, 투입될 중장비의 종류 및 성능 그리고 특성이 잘 반영될 수 있도록 장비의 작업공간이나 이동공간의 크기를 설정하는 것이 필요하다. Table 3은 일반적인 중장비로써 크레인, 백호, 불도저 및 덤프트럭의 대략적인 제원을 나타내고 있다. 이러한 중장비의 외형적인 치수는 출발 지점에서 목표 지점까지 장비와 장애물들과의 충돌 여부를 검토할 수 있는 이동공간의 크기로 사용될 수 있지만, 장비의 작업공간 크기 설정을 위해서는 추가적인 장비의 작업 반경 정보가 필요하다. 즉, 크레인의 경우, 붐 길이에 따라 선회반경이 다르고, 백호는 용량에 따라 굴착반경이 다르므로, 정확한 장비종류별 작업반경 정보를 기반으로 장비의 작업 공간 크기를 설정해야 하며, 또한 안전사고를 최소화할 수 있도록 작업환경에 속해있는 모든 요인에 대한 안전공간도 고려되어야 한다. 따라서 이러한 정보들은 자원프로파일에 포함하여, 장비의 작업공간의 크기 및 형상을 결정하기 위한 기초자료로 제공되어야 한다.

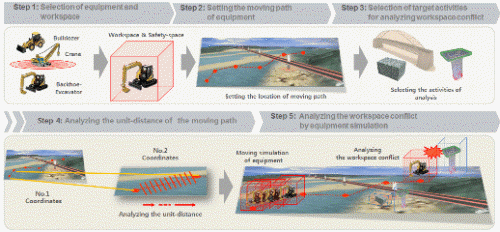

Fig. 5와 같이 장비 이동공간의 크기나 작업공간의 크기가 설정되면, 장비가 이동할 경로를 3차원 지형모델 상에서 직접 설정한다. 3차원 지형모델은 실제 현장의 위치정보로 구축되어 있으므로, 실제 좌표를 확인하면서 장비의 이동경로를 설정할 수 있다. 또한, 사용자가 이동경로의 포인트를 넓게 설정하더라도, 실제 장비의 간섭분석 과정에서는 포인트 좌표간의 간격을 자동으로 세분화함으로서 단위 간격별로 좌표를 도출할 수 있게 하였다. 이를 통해 세분화된 간격별로 장비를 위치시켜, 간섭여부를 판단함으로써, 사용자의 편리성과 간섭 정도의 정확성을 높였다.

장비의 이동경로 설정이 완료되면, 분석대상을 설정한다. 분석대상은 4D모델 상에서 사용자가 직접 분석할 대상 모델을 선택하거나, 선택하지 않고 불특정한 대상으로 장비와의 간섭을 분석할 수 있게 구성하였다. 이러한 방법은 장비가 이동경로로 이동할 때마다, 장비의 이동공간 및 작업공간 반경범위에 있는 공정들을 자동으로 검색한 후, 간섭정도를 분석할 수 있으므로, 다수의 간섭 공정을 용이하게 도출할 수 있다. 이와 같이 장비의 이동경로와 분석대상이 결정되면, Fig. 5의 하단과 같이 4D 모델 상에서 이동경로에 대한 장비의 이동과 작업공간 간섭을 시뮬레이션으로 구현한다. 구현되는 시뮬레이션에서는 작업공간이 포함된 3차원의 장비모델이 단위 간격별로 이동경로를 이동하는 모습을 나타낸다. 또한 장비 이동간에 간섭이 발생할 경우, 장비의 3차원 공간 모델의 색상과 간섭이 발생하는 대상공정의 3차원 모델 색상을 적색으로 변경시켜 나타냄으로써 대상공정 및 간섭여부를 시각적으로 나타낼 수 있다. 그리고 분석결과에 대해 간섭이 발생한 경로를 일부 변경하거나, 장비의 용량을 변경하여 재분석한다. 이러한 과정을 이동경로별 간섭이 최소화될 때까지 반복적으로 수행함으로써 최적의 건설장비 투입계획을 수립할 수 있다.

4.2.2 장비 최적 이동경로 탐색 시스템 구축

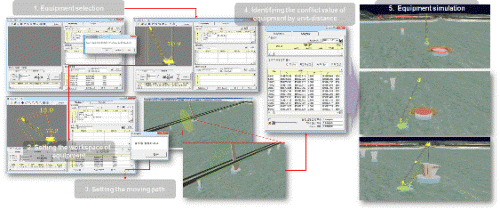

본 연구에서는 앞서 제시한 방법론을 기반으로 Fig. 6과 같이 장비 최적 이동경로 탐색 시스템을 구축하였다. 이는 건설장비 모델을 설정하는 모듈과 장비의 이동경로를 설정하는 모듈, 이동경로에 대한 작업공간 간섭을 판별하는 모듈로 구성된다. 건설장비 모델은 백호, 크레인 등의 규격화된 중대형 건설장비를 대상으로 모델링 작업을 수행하였다.

Fig. 6의 좌측과 같이 건설장비가 결정되면, 장비가 투입될 작업특성에 적합하게 작업공간을 설정한다. 작업공간 모델은 자원프로파일의 Bounding Box Code로부터 작업공간 생성방식을 참조하여 생성되며, 작업공간 모델이 생성된 후에는 Viewer를 통해 확인할 수 있다. 또한 가로, 세로, 높이 등의 파라미터값을 입력하여 생성된 작업공간 모델의 크기 및 형상을 수정할 수 있다.

장비의 작업공간 설정이 완료되면, 장비의 이동경로를 설정한다. 이동경로는 4D객체 화면에서 사용자가 직접 지정할 수 있으며, 지정한 포인트 좌표도 자동 생성됨으로써 확인 및 수정이 가능하다. 이동경로 설정이 완료되면 이동경로간의 단위간격별로 장비의 간섭정보를 확인할 수 있다. 장비의 간섭정보는 모듈상에서 수치적으로 확인할 수 있고, Fig. 6의 우측과 같이 4D객체와 연동되어 4D객체 상에서 시각적으로 확인할 수 있다. 즉, 장비가 이동경로를 이동하면서 간섭이 발생하는 공정을 찾아 시각적으로 나타낼 수 있다. 그리고 Fig. 6의 우측과 같이 4D 시뮬레이션 기간을 조정함으로써 시설물이 만들어지는 시점별로 장비 간섭을 파악할 수 있다.

5. 결 론

건설프로젝트는 제한된 작업공간에 다수의 자원과 장비가 투입되어 공정간에 빈번한 작업공간 간섭이 발생한다. 작업공간의 형상을 일괄적으로 생성하면 공정 및 투입자원의 특성에 따라 변화하는 작업공간의 크기 및 형상을 고려하지 못하게 된다. 이에 본 연구에서는 효율적인 작업공간 계획을 수립할 수 있도록 작업유형에 적합한 작업공간의 3차원 모델 생성방법론과 이를 기반으로 작업공간 간섭최적화를 위한 BIM 시스템을 제시하였다. 본 연구의 결론은 다음과 같다.

(1)연구에서는 공정별 작업유형에 적합한 작업공간 모델을 생성할 수 있는 방안으로 문헌조사를 통해 3차원 환경에서의 충돌 검출 방법들을 분석하여 제시하였다. 그리고 기존 연구에서 분류한 작업유형별로 적합한 작업모델 생성방식을 제시하였다.

(2)합리적인 작업공간 계획을 수립하기 위해서는 공종별 작업환경과 관련된 정보들의 확보가 중요하므로, 공종별 작업유형 판단을 위한 정보를 제공할 수 있게 BIM모델과 연계된 자원프로파일의 활용방안을 제시하였다.

(3)또한, 자원프로파일기반으로 작업공간 생성 방안을 제시하였으며, 이를 기존 연구에서 개발된 능동형 시스템에 추가기능으로 개발하고, 사례 적용함으로써 작업공간 간섭 최적화 시스템의 적용성을 검토하였다.

(4)특히, 장비의 최적 이동경로를 탐색할 수 있는 방법론과 시스템을 개발하여, 교량공사 사례에 적용함으로써 프로젝트의 장비투입 및 이동계획 수립을 위한 의사결정 도구로 활용성을 검토하였다.
