2.1 Open Set Recognition

현실 세계는 개방형 환경이므로 객체 인식을 포함한 일반적인 패턴 인식 모델이 적용될 때 실제 실험 단계에서는 알려지지 않은 예제, 즉 학습된 클래스에 속하지 않는 예제가 입력될 수 있다. 알려지지 않은 예제의 경우 알려진 예제(학습된 클래스의 예제)와 구별할 수 있어야 하며 또한 알려진 예제는 학습된 클래스로 올바르게 분류되어야 한다. 이런 더 복잡한 인식 작업을 Open set 인식(Open Set Recognition, OSR)이라고 하며 보통 $C$개의 알려진 클래스와 추가로 알려지지 않은 클래스가 있는 $(C+1)$ 클래스 분류 문제이다(^{Scheirer et al., 2012}).

기존의 신경망, SVM 등 전통적인 기계학습 분류모델들과 CNN으로 대표되는 최근의 딥러닝 분류모델들은 대부분 Close set 인식 모델로서, 학습된 클래스에 대해서만 분류 및 인식이 가능하다는 한계점이 있다. 교량 손상 인식 시스템을 포함한 현재 대다수의 인식 시스템은 모든 클래스가 알려져 있다는 정적이고 폐쇄적인 세계의 모델을 가정하고 있기 때문에 동적이고 개방적인 특징을 가지고 있는 현실 세계에서의 실제 운영은 필연적으로 여러 가지 문제를 초래한다(^{Bendale and Boult, 2015}). Close set 인식 모델은 학습 단계에서 미리 정의한 $C$개의 알려진 클래스만 학습하기 때문에 실제 실험에서 하늘, 물 등의 배경 이미지나 미리 정의되지 않은 또 다른 교량 손상에 해당하는 이미지가 들어왔을 때 역시 사전 학습된 클래스로만 분류한다. 이는 인식 시스템의 전체 정확도와 신뢰도를 심각하게 떨어뜨리는 주요 원인이 되며 잘못된 교량 손상 점검 결과로 이어질 수 있다.

따라서 우리는 Open set 인식 기능을 수행할 수 있는 OpenMax 알고리즘을 본 연구에서 설계된 VGGNet 구조 기반 CNN 분류모델에 적용해서 이 문제를 해결하고자 했으며 교량 손상 이미지 인식 실험 결과를 통해 성능을 입증했다.

2.2 OpenMax

컴퓨터 비전 문제에서 전통적인 다중 클래스 분류는 학습 과정에서 사용되는 알려진 클래스(Known Known Classes, KKCs)만 고려해왔는데, CNN을 비롯한 심층 신경망 기반 분류모델 또한 알려진 클래스에 대해서만 분류가 가능한 Close set 인식 모델이다. 대부분의 심층 신경망에서 마지막 완전 연결 계층(Fully-connected Layer)의 출력은 SoftMax 함수에 연결되어 N개의 알려진 클래스 레이블에 대한 확률분포를 생성한다. SoftMax 함수는 입력 벡터를 0~1 사이의 실수값을 가지는 범주형 확률분포로 정규화하는 함수로서 Eq. (1)과 같이 출력값들의 총합이 항상 1이 되는 특성을 가진 함수이다. 이런 특성을 가지고 있기 때문에 일반적인 심층 신경망 계열 분류모델은 Close set 인식 모델이 되며 학습 단계에서 알려지지 않은 클래스(Unknown Unknown Classes, UUCs)에 대해서는 고려되지 않는다(^{Bendale and Boult, 2016}).

그러나 실제 교량 원본 영상에 대해서 이러한 Close set 인식 모델을 적용해서 탐지 작업을 수행하게 되면 배경 이미지 또는 분류모델에서 학습되지 않은 다양한 클래스의 이미지가 입력으로 들어와서 Open set 인식 문제가 되므로 기존 Close set 인식 모델로는 해결할 수 없다. 학습되지 않은 이미지 입력에 대해서 모든 클래스의 확률이 낮은 값을 지닐 경우 일정 임계값을 통해 알려지지 않은 클래스를 거부해서 해결하려는 연구가 있었으나, 심층 신경망 기반 다중 클래스 분류모델은 알려지지 않은 클래스의 입력 이미지 데이터 또한 높은 확률로 학습한 클래스 중 하나로 예측하기 때문에 특정 임계값을 설정해서 거부하는 방식은 대부분의 경우 유효하지 않다(^{Nguyen et al., 2015}).

OpenMax 모델(^{Bendale and Boult, 2016})은 SoftMax 계층을 확장한 대안으로써 알려진 클래스의 합이 1이 될 확률에 대한 제한을 교정하고 알려진 입력값에서 멀리 떨어진 입력값을 거부할 수 있는 확률값을 추정한다. 이를 위해 심층 신경망의 끝에서 두 번째 계층에 위치해 있는 완전 연결 계층에서 출력되는 Logit Vector를 이용하여 클래스별 평균 Logit Vector를 구하고, 클래스별 평균 Logit Vector와 학습 데이터 간에 계산된 거리값의 극치값 표본들을 통해 클래스별 극치 분포를 추정한다. 이 과정을 극치 이론(Extreme Value Theory) 기반 다중 클래스 메타 인식(Meta-Recognition) 알고리즘이라고 하는데, 사전 연구를 통해 이러한 분포가 일반화 극치 분포(Generalized Extreme Value distribution, GEV) 모형 중 Weibull 분포를 따른다는 것이 입증됐다(^{Fisher and Tippett, 1928}; ^{Jenkinson, 1955}; ^{Scheirer et al., 2011}).

실제 Open set 인식 단계에서는 새로운 이미지 데이터가 입력되면 각 클래스별 Weibull 분포와의 누적분포함수 계산으로 각 클래스 평균 Logit Vector와의 거리 극단 확률을 추정하고 이를 알려지지 않은 클래스에 대한 가중치로 두어 완전 연결 계층의 Logit Vector를 수정한다. 본 논문에서는 일반 균열, 망상 균열, 백태, 부식, 누수의 5가지 교량 손상 클래스를 정의하고 VGGNet 구조 기반 CNN 분류모델로 학습한 다음, 후처리(Post-processing) 단계로 OpenMax 알고리즘을 적용해서 실제 실험 데이터가 입력되었을 때 학습 클래스에 대한 SoftMax 확률값을 교정하고 배경이나 기타 정의하지 않은 교량 손상 등 알려지지 않은 클래스에 대한 확률값을 추정하였다.

3.1 교량 구조물 다중손상 분류모델

딥러닝 기반의 영상처리는 다양한 영역의 연구들에서 뛰어난 성능을 보이고 있지만, 교량 구조물 손상에 대한 이미지 분류 연구는 분류 대상이 균열 손상유형 1종으로 한정된 경우가 많을뿐더러 분류 정확도 또한 상대적으로 낮다. 본 연구에서는 교량 손상유형 분류 범위를 확장하기 위해 일반 균열, 망상 균열, 백태, 부식, 누수의 총 5가지 교량 손상 클래스를 정의하고 이미지 데이터 세트를 구축했다. 5가지 교량 손상 이미지 데이터를 학습시키기 위한 심층 신경망은 VGGNet 모델(^{Simonyan and Zisserman, 2014})을 기반으로 설계되었다.

본 연구에서는 최적의 교량 다중손상 분류모델 학습을 위해 VGGNet 연구팀의 실험에서 최고 성능을 보인 VGG-16과 VGG-19 모델 구조를 기반으로 심층 신경망 네트워크를 설계하였다. VGGNet 연구팀의 실험에서는 227×227 크기의 RGB 이미지를 입력으로 사용하였지만 본 실험에서는 정밀한 손상탐지를 위해 64×64 크기의 RGB 이미지를 입력으로 사용했기 때문에 전체적인 구조 및 합성곱 계층과 완전 연결 계층에 사용된 하이퍼 파라미터를 조정할 필요가 있었다. 컨볼루션 레이어와 풀링 레이어(Pooling Layer)의 개수 및 하이퍼 파라미터 조정은 각 특징맵 출력 크기와 최종 분류 클래스 개수를 고려해서 결정되었으며, 세부적인 네트워크 구조는 Table 1과 같다. 컨볼루션 레이어의 필터 크기와 풀링 레이어의 필터 크기는 VGGNet 연구팀과 동일하게 각각 3×3과 2×2 크기를 유지했다. 또한 각 풀링 레이어 이전에 배치 정규화(Batch Normalization)를 수행하게 함으로써 학습 시 입력값들의 평균 및 분산 조정을 같이 조절하게끔 하였다. 이를 통해 학습 속도를 향상시키고 국소 최적(Local Optimum) 문제에 빠질 가능성을 줄일 수 있다.

3.2 교량 구조물 다중손상 분류모델에서의 UUCs 확률 추정

본 논문에서는 Open set에 대한 SoftMax 함수 출력값을 교정하기 위해 OpenMax 알고리즘을 적용하였으며, 이 과정은 Fig. 2와 같이 크게 극치 이론 기반 클래스별 Weibull 분포를 추정하는 과정과 각 클래스별 평균 Logit Vector 및 Weibull 분포를 이용하여 SoftMax 확률을 교정하는 OpenMax 확률 추정과정으로 구분된다. 우선 5가지 교량 손상유형 데이터 세트로 학습시킨 VGGNet 모델을 통해 학습 과정 중에 사용된 교량 손상 이미지에 대해서 분류모델이 올바른 클래스로 예측한 데이터들을 추려낸다. 이는 Weibull 분포 추정과정에서 잘못 분류된 학습 데이터들을 배제하기 위함이며, 올바르게 분류된 모든 학습 데이터들을 대상으로 VGGNet의 마지막에서 두 번째 계층에서 출력되는 Logit Vector를 추출한 뒤 5가지 교량 손상 클래스별 평균 활성화 벡터(Mean Activation Vector)를 계산한다. 일반적인 심층 신경망 분류모델 구조에서는 최종적으로 SoftMax 계층이 위치하는데, 최종 SoftMax 계층에서는 의도적으로 로지스틱 분포를 따르도록 재정규화되기 때문에 이에 대한 직접적인 극치값 분포 추정은 적합하지 않다. 따라서 VGGNet의 마지막에서 두 번째 계층에 있는 완전 연결 계층(Penultimate network layer)의 출력값으로 나오는 Logit Vector를 활성화 벡터(Activation Vector), 즉 입력 이미지 $x$와 관련된 클래스의 분포로 보고 이를 분석한다. 클래스별 평균 활성화 벡터는 각 클래스 $j$에 대해 올바르게 분류된 모든 학습 예제 $x_{i,\: j}$에 대한 Penultimate network layer의 출력값 $v_{j}(x_{i,\: j})$의 평균값(mean)을 취한다.

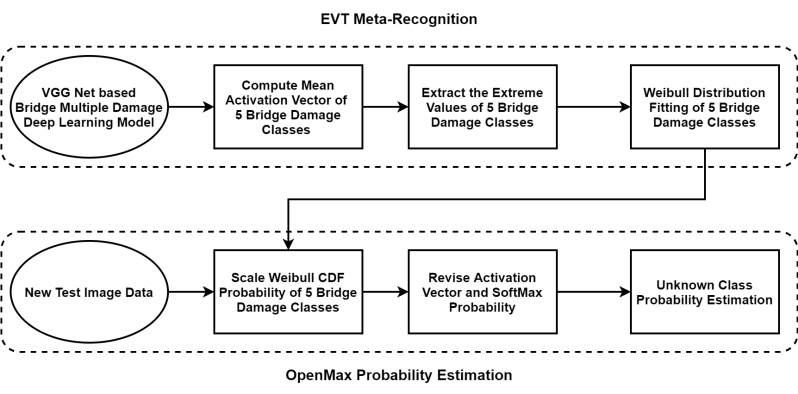

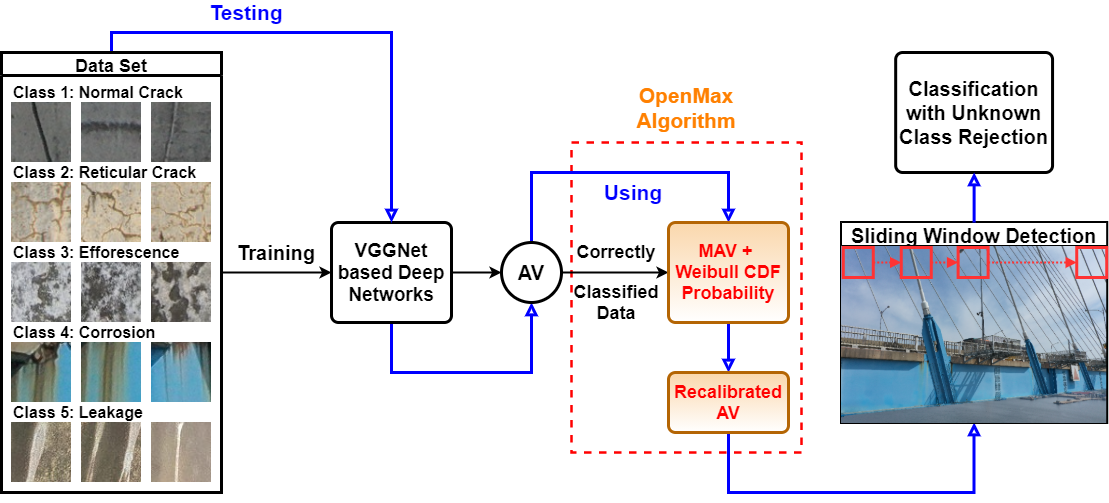

Fig. 2. Estimation of UUCs Probability in Bridge Multiple Damage Classification Model

다음으로는 각 교량 손상 클래스별 평균 활성화 벡터와 $x_{i,\: j}$ 사이의 거리를 계산하는데, 이는 각 교량 손상 클래스별 거리 분포 및 Weibull 분포의 매개 변수를 추정하기 위함이다. 클래스별 평균 활성화 벡터를 $\mu_{j}$라고 할 때, 거리 계산은 정규화된 유클리드 거리와 코사인 거리의 가중 조합 거리를 사용하며 Eq. (2)와 같다.

Eq. (2)에 의해 구해진 거리값들을 내림차순으로 정렬한 후, 가장 큰 $\eta$개의 샘플값들을 일반 균열, 망상 균열, 백태, 부식, 누수의 손상유형 5종 클래스별로 추출한다. 이 샘플값들은 클래스별 Weibull 분포의 꼬리 크기로 사용되며 $\eta$는 데이터 세트에 따라 적절한 추정을 거쳐 결정된다. 본 연구에서는 각 교량 손상 클래스별로 100개의 샘플값이 사용되었는데, 이 값들을 통해 최대우도추정법(Maximum Likelihood Estimation)으로 5개 클래스의 Weibull 분포에 피팅해서 형상 매개변수(shape parameter) $\alpha$와 척도 매개변수(scale parameter) $\beta$를 추정하였다. Weibull 분포 피팅에 사용되는 확률분포함수 $f(x)$는 Eq. (3)과 같다.

위 첫 번째 과정에서 구해진 각 교량 손상 클래스별 Weibull 분포와 평균 활성화 벡터를 이용하여 OSR 기능을 수행하기 위한 OpenMax 확률 추정을 수행했다. 먼저 기학습된 분류모델에 새로운 실험 이미지 데이터가 입력되었을 때 해당 입력 데이터의 활성화 벡터를 추출한 후, 각 교량 손상 클래스별 평균 활성화 벡터와의 거리를 계산했다. 다음으로 계산된 거리값을 각 교량 손상 클래스별 Weibull 분포의 CDF (Cumulative Distribution Function)에 입력해서 새로운 실험 이미지 데이터의 극치 확률을 계산했다. 결과로 나온 CDF 값은 알려지지 않은 클래스(UUCs)에 대한 가중치 $w(x)$가 되며 활성화 벡터의 각 원소값과 곱하여 갱신과정을 거친다. 알려지지 않은 클래스의 활성화 벡터를 $\hat{v}_{0}(x)$라고 할 때, 갱신과정에서 감소된 각 교량 손상 클래스별 활성화 벡터의 원소값을 합산해서 Eq. (4)와 같이 정의한다.

Eq. (4)에서 정의된 $\hat{v}_{0}(x)$을 이용해 알려지지 않은 클래스에 대한 SoftMax 확률값을 Eq. (5)와 같이 계산하였으며, 이와 같은 과정을 거쳐서 교정된 SoftMax 확률, 즉 OpenMax 확률을 통해 알려지지 않은 클래스를 포함한 새로운 실험 이미지 데이터의 클래스 레이블을 예측한다.

결론적으로 본 연구에서는 교량 다중손상 인식 모델에 입력되는 이미지 데이터의 활성화 벡터와 기학습모델에서 계산된 교량 손상 클래스별 평균 활성화 벡터 및 일정 개수의 거리 샘플값으로부터 생성된 교량 손상 클래스별 Weibull 분포를 이용해 알려지지 않은 클래스에 대한 SoftMax 확률값을 계산하고, 기정의된 교량 손상 클래스들에 대한 SoftMax 확률값을 교정함으로써 Open set 인식 기능 수행을 달성한다.

4.1 교량 구조물 다중손상 데이터 세트 및 실험 환경

본 연구의 실험을 위해 한국도로공사 도로교통연구원에서 영상 촬영한 서해대교 사장교 구간과 금당교, 연대교의 교량 구조물 원본 이미지 데이터를 사용하였다. 서해대교와 금당교, 연대교의 원본 촬영 이미지 중 5가지 손상유형이 발견된 손상 이미지를 직접 분류해서 원본 이미지 데이터베이스를 구축하였다. Fig. 3(a)는 한국도로공사 도로교통연구원으로부터 제공받은 서해대교 사장교 구간의 항공사진으로서, X로 표시된 지역마다 근접 이미지가 확보되어있으며 이에 대한 시설물 이미지를 수집했다. Fig. 3의 (b), (c), (d)는 서해대교 사장교 구간의 주탑 외부, 주탑 내부, 케이블 결합부에 대한 근접 이미지 예시이다. 촬영된 각도와 촬영거리, 빛의 세기 등을 고려해 근접 이미지들을 필터링하고 필터링 된 근접 이미지에서 일반 균열, 망상 균열, 백태, 부식, 누수 손상에 대한 이미지 샘플 데이터를 확보했다.

손상 부위의 정밀한 탐색을 위해 손상 이미지의 크기를 64×64로 수집하였으며, 이미지 수평/수직 반전, 회전 및 방향 이동 등의 기하학적 2차원 변환 기법과 모션 블러, 일그러짐, 가우시안 노이즈 등의 잡음 추가를 통해 이미지 증강작업을 수행했다. 이는 부족한 학습 데이터의 충분한 수량 확보와 학습모델의 과적합을 방지하기 위함으로써, 교량 구조물 손상유형 이미지 데이터 세트의 세부 사항은 Table 2와 같다. 알려지지 않은 클래스에 대한 실험 데이터는 실제 교량 손상유형 탐지를 진행할 교량 구조물 원본 촬영 이미지 5장에서 총 2,500장을 수집했다. 알려지지 않은 클래스에 해당하는 객체 이미지는 하늘, 물 등의 배경과 기타 각종 기자재, 교량 내부와 주변의 다양한 영역이 포함된다. 본 연구의 실험 환경 구성은 Table 3과 같고 Fig. 4는 5가지 교량 손상 클래스 예시 이미지 및 알려지지 않은 클래스의 실험 데이터로 사용한 예시 이미지이다.

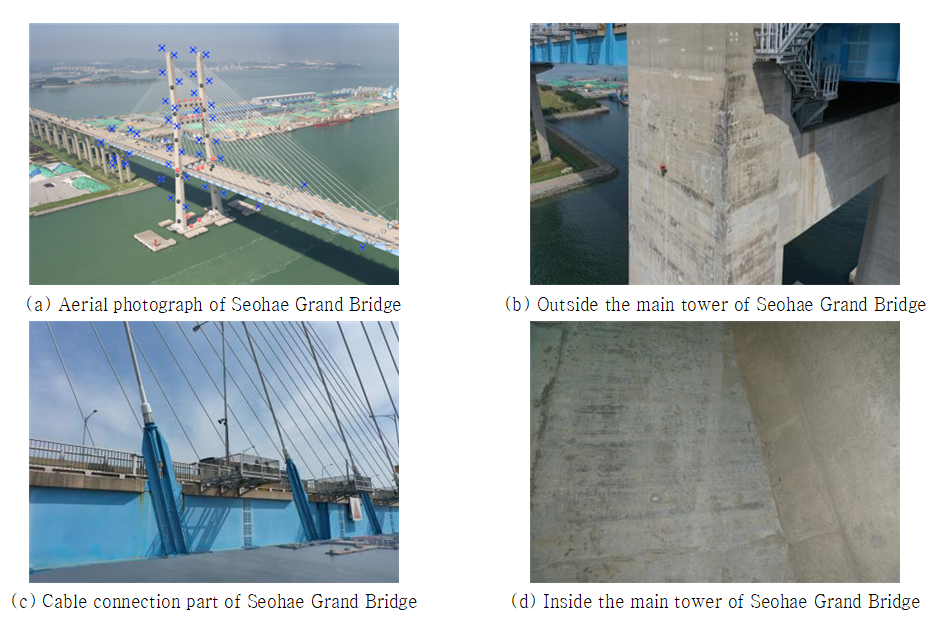

Fig. 3. Aerial Photograph and Close-Up Images of Seohae Grand Bridge

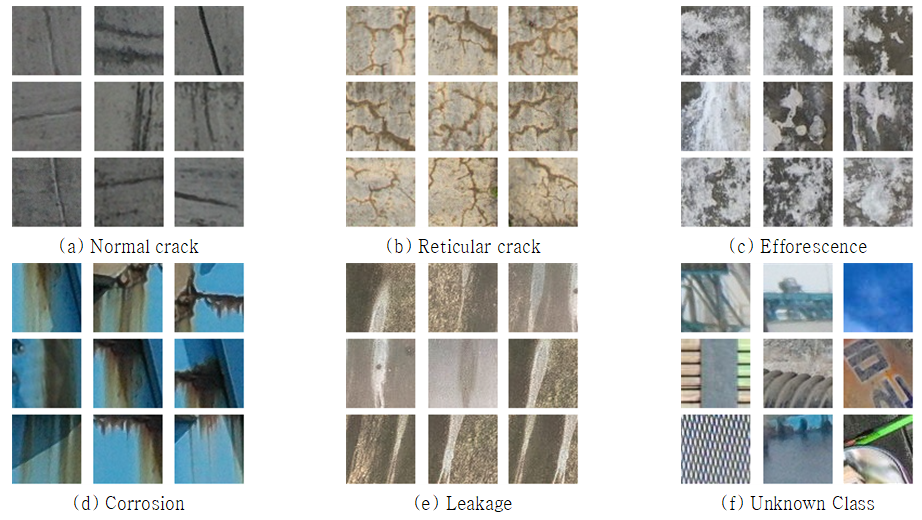

Fig. 4. Bridge Multiple Damage Open Set Images

4.2 성능 지표

본 논문에서는 Close set에 대한 성능과 Open set에 대한 성능을 별도로 고려해서 모델 성능을 분석했다. Open set 인식 문제에서 알려진 클래스(학습된 클래스)를 분류하는 것은 알려지지 않은 클래스(학습되지 않은 클래스)를 거부하는 것과 동등하게 중요한 문제이므로 이를 통해 분류기의 차별적 기능을 자세히 분석할 수 있다. 먼저 Close set 분류 성능은 학습 데이터에 의해 제공된 알려진 클래스를 구분하는 분류기의 성능으로 정의할 수 있다. 이를 위해 Open set 감지가 비활성화된 상태에서 5개의 교량 손상 클래스에만 적용된 분류기의 분류 정확도를 측정하며 학습 데이터에도 존재하는 실험 클래스, 즉 $classes\in Y_{tr}\cap Y_{t}$만 고려한다. 만약 Open set 분류기가 참 라벨을 가진 실험 데이터를 알려지지 않은 클래스로 거부할 경우에는 거짓 부정(False Negative)으로 간주했다(^{Scherreik and Rigling, 2016}). 분류 성능은 일반적인 척도로 사용되는 클래스별 분류 정확도의 평균인 평균 정확도(Average Accuracy, AA)를 사용하였으며 Eq. (6)과 같다(^{Neal et al., 2018}).

Open set에 대한 성능평가는 알려진 각 클래스에 대한 표준 다중 클래스 분류에서 발생하는 오류 및 알려진 클래스와 알려지지 않은 클래스 간의 오류를 추적해서 측정해야 한다. 본 논문에서는 Open set에 대한 성능 지표로서 F1 Score를 사용하였으며, Open set 인식 실험의 경우 F1 Score가 실제 부정 데이터로 부풀려지지 않기 때문에 일반적인 정확도를 사용한 성능평가보다 더 적절하다(^{Bendale and Boult, 2016}; ^{Scheirer et al., 2012}). F1 Score는 정밀도와 재현율의 조화평균으로서 정밀도는 모든 거짓 및 참 긍정 예제에 대하여 실제로 올바르게 분류된 긍정 예제의 비율을 나타내고, 재현율은 모든 긍정 예제의 총 숫자에 대해 올바르게 분류된 긍정 예제의 비율이다. Open set 모델의 경우 정밀도는 전체 예측된 Open set 데이터에 대해 올바르게 예측된 Open set 데이터의 비율을, 재현율은 모든 실제 Open set 데이터에 대해 올바르게 예측된 Open set 데이터의 비율을 의미한다(^{Sun et al., 2019}). 본 논문에서는 알려지지 않은 클래스를 포함한 각 클래스의 F1 Score의 평균값인 Macro F1 Score를 사용하였으며 정의는 Eq. (7)과 같다(^{Liu et al., 2020}).

4.3 OpenMax 기반 교량 구조물 다중손상 인식 모델 실험 결과

먼저 기학습된 5가지 교량 손상 클래스에 대한 인식 성능을 평가하기 위해 SoftMax 함수를 사용한 분류모델과 OpenMax 알고리즘을 적용한 분류모델의 평균 정확도를 Table 4와 같이 비교했다. Close set에 대한 성능평가이므로 알려지지 않은 클래스에 해당하는 이미지는 실험에 사용되지 않았다. 5가지 교량 손상 클래스에 대한 평균 정확도를 비교한 결과 SoftMax 함수를 사용한 분류모델이 99.98 %, OpenMax 알고리즘을 적용한 분류모델이 99.97 %로서 두 모델 간의 Close set 인식 성능은 거의 차이가 없음을 알 수 있었다.

다음으로는 SoftMax 함수를 사용한 분류모델과 OpenMax 알고리즘을 적용한 분류모델의 Open set에 대한 인식 성능평가를 진행하였다. 본 실험의 Open set은 5가지 교량 손상 클래스와 알려지지 않은 클래스(Unknown Class)로 구성되는데, 실제 교량 다중손상탐지 실험에 사용된 서해대교와 금당교, 연대교의 원본 촬영 이미지 5장에서 64×64 크기로 배경, 주변 각종 기자재 및 교량 손상유형 5종과 전혀 관계없는 교량 내부 영역의 Unknown class 실험 이미지 2,500장을 수집하였다. SoftMax 함수를 사용한 분류모델과 OpenMax 알고리즘을 적용한 분류모델의 인식 성능 비교를 위해 SoftMax 함수를 사용한 분류모델의 경우 임계값($\theta$)을 0.5에서 0.9까지 변경하면서 어떠한 입력 이미지 $x$에 대해 클래스 $j$로 예측된 SoftMax 확률값이 $\theta$ 미만이면 Unknown class로 분류하게끔 설정하였다. Table 5는 실제 교량 다중손상탐지 실험에 사용된 원본 촬영 이미지에 대한 Open set 인식 실험 결과이다.

우선 SoftMax 함수를 사용한 분류모델의 경우 임계값($\theta$)을 0.9로 가장 엄격하게 설정했을 때 Unknown class의 F1 Score가 26.77 %, Macro F1 Score가 85.59 %로서 SoftMax 함수를 사용한 모델에서는 가장 높게 나타났다. 다만 인식 시스템의 관점에서 임계값을 너무 엄격하게 설정했을 경우 5가지 교량 손상 클래스에 해당하는 실험 이미지까지 Unknown class로 거부할 가능성이 있다.

반면 OpenMax 알고리즘을 적용한 교량 다중손상 분류모델은 임계값($\theta$)을 0.9로 설정한 SoftMax 함수 분류모델과 비교했을 때 5가지 교량 손상 클래스의 F1 Score에서는 일반 균열과 망상 균열, 부식은 각각 1.88 %, 2.45 %, 1.75 %의 차이로 개선된 성능을 보였고, 백태와 누수는 각각 1.47 %, 0.56 % 정도 하락했다. Unknown class의 F1 Score는 31.1 %의 비교적 큰 성능 차이가 나타났으며 Macro F1 Score 역시 약 5.85 %의 차이로 Open set 인식 시스템에서 OpenMax 알고리즘을 적용한 분류모델이 확실히 더 유효한 성능을 보였다.
