1. 서 론

지진재해는 일반적으로 피해규모가 크고 피해지역이 광범위하며, 특히 도시화, 산업화가 발달된 곳에서의 지진발생은 피해의 대형화로 사회․경제적으로 심각한 손실을 미칠 수 있지만 지진하중 자체의 불확실성 때문에 지진재해를 정확히 평가하기란 매우 어렵다. 따라서 이러한 지진하중 자체의 불확실성을 고려하기 위한 확률론적 내진성능평가 방법인 지진위험도 해석이나 지진취약도 해석에 관한 연구가 활발히 수행되고 있다. 이중 지진취약도 해석은 지반운동의 크기 지수(예를 들어, PGA, PGV, PGD, SA, SV, SI 등)에 따른 손상 발생의 확률을 표현한 것으로, 1980년대 초 원자력발전소의 확률론적 지진 안전성 분석을 위하여 개발되었다. 최근에는 미국, 일본 등을 중심으로 일반 토목구조물에도 적용한 연구가 활발히 수행되고 있으며, 국내에서도 교량구조물 및 빌딩구조물 등에 대한 지진취약도 해석이 활발히 수행되어 왔고, 그 연구 사례가 점차 증가하는 추세에 있다. Koh et al. (2003)은 소성손상모형에 기초한 손상지수를 제안하였고, 이를 이용해 지진하중에 대한 손상확률을 계산함으로써 지진취약도 해석 및 지진위험도 평가를 수행하였으며, Yi et al. (2004)은 면진교량에 대해 교각의 회전연성도, 교량받침의 변위, 손상모형 등의 다양한 손상지수를 통하여 지진취약도 분석을 수행하였고, 또한 지진의 평균재현주기를 사용하여 확률밀도함수 보간 기법을 이용한 지진취약도 분석 등도 제안하였다. Kim et al. (2004)은 서로 다른 네 가지 방법의 성능 스펙트럼 기법을 통해 구해진 취약도 곡선들을 비선형 시간이력해석 방법에 의해 구해진 취약도 곡선과 비교분석하였고, Kim et al. (2008)은 상이한 지반특성이 FCM 교량의 내진성능에 미치는 영향을 지진취약도 분석방법으로 평가하여 그 결과를 분석하였다.

일반적으로 교량 구조물에 대해 지진취약도 해석을 실시할 경우, 지진취약도 곡선을 유도하기 위해서는 구조물의 손상상태를 결정하는 기준이 필요하며 이 값을 어떻게 결정하느냐에 따라서 지진취약도 해석 결과가 상이하게 나타난다. 위에서 기술된 국내에서 이루어진 지진취약도 해석은 대부분의 경우 Dutta (1999)와 미 연방재난관리청(Federal Emergency Management Agency, FEMA)에서 개발되어진 피해예측시스템 HAZUS (Hazard U.S. Multi-Hazard, 1999)에서 제시한 수평변위한계(drift limit)값을 사용하고 있다. 하지만 이 값은 철근콘크리트 부재 실험의 결과로부터 시각적 손상에 따라 제시된 값으로 연구자의 주관이 개입되어 있는 한계가 있다. 따라서 본 연구에서는 국내외에서 실험된 원형단면의 철근콘크리트 교각을 비내진 및 내진 상세에 따라 실험데이터를 나누어 각 상세에 따른 교각의 정량적인 손상상태를 비교분석하여 손상상태의 수평변위한계값을 구조물의 항복 및 극한변위에 따라 확률통계적으로 새로이 제안한 후 지진취약도 해석을 통해 기존의 수평변위한계값과의 차이를 조사하였다.

2. 변위한계에 따른 기존 손상상태 분석

지진취약도 함수에서 손상상태(damage state)란 구조물의 손상정도를 예측하는 가장 합리적인 방법이며, 과거 지진에 대한 구조물의 손상과 관련한 통계적 해석이라고 할 수 있다. HAZUS (1999)에서는 비내진(non seismically designed; 이하 NSD)교량과 내진(seismically designed; 이하 SD)교량에 대한 여러 가지 손상상태를 예측하기 위해 손상상태를 수평변위한계값과 거더 교량의 변위한계(displacement limit)로 다음 Table 1과 같이 나타냈다. 수평변위한계값은 약한 교각과 강한받침으로 이루어진 교량에 대한 값으로 철근콘크리트 교량 교각에 대한 실험결과로부터 도출되었으며, 변위한계는 약한 받침과 강한 교각으로 이루어진 거더 교량에 대한 값이다.

Table 1. Drift Limits Suggested by HAZUS (1999)

Damage state

Drift limits

Displacement

 limits (m)

NSD

SD

2

0.005

0.010

0.050

3

0.010

0.025

0.100

4

0.020

0.050

0.175

5

0.050

0.075

0.300

Table 2. Damage States Proposed by Dutta (1999)

Damage state

Description

Drift limits

NSD

SD

1

No

First yield

0.005

0.008

2

Slight

Cracking, Spalling

0.007

0.010

3

Moderate

Loss of anchorage

0.015

0.025

4

Extensive

Incipient column collapse

0.025

0.050

5

Complete

Column collapse

0.050

0.075

한편, Dutta (1999)는 교각의 관점에서 교각의 손상을 5개 등급으로 나누어 Table 2와 같이 제시하였다. Dutta (1999)가 제시한 수평변위한계값은 주로 내진설계된 도로 교량의 지진취약도 곡선을 유도하기 위해 사용한 값으로, 손상상태 2(이하 DS2)~4(이하 DS4)등급의 경우에 HAZUS (1999)에서 제시한 비내진교량에 대한 수평변위한계값의 최대 150%를 나타내었다.

위와 같이 지진취약도 해석시 손상을 결정하는 중요한 인자인 손상상태의 정의는 대부분 실험을 통해 제안하여왔다. 하지만 철근콘크리트 교각의 경우 많은 요인이 복합적으로 작용하여 구조물의 성능을 나타내므로 손상상태의 정확한 평가기준을 산정하기란 매우 어렵다. 따라서 본 연구에서는 다양한 변수를 포함하는 실험데이터를 조사하여 실제 철근콘크리트 교각의 손상상태를 최대한 합리적으로 예측할 수 있도록 구조물의 항복 및 극한변위에 따라 제안하고자 하였다.

3. 기존 실험데이터 분석

3.1 국내외 분석 대상 실험체

손상상태에 따른 수평변위한계값을 새롭게 제시하기 위해 국내외에서 실험되어진 총 275본의 원형단면 철근콘크리트 교각 실험체에 대해 콘크리트강도, 축방향철근강도, 축방향철근비, 횡방향 구속철근강도, 횡방향 구속철근비, 축력비, 형상비 등을 조사하였다(Jeon, 2013). 이중 비내진 상세를 갖는 실험데이터의 수는 총 149본, 내진 상세를 갖는 실험데이터는 126본으로 나타났으며 비내진과 내진 상세는 실험데이터의 횡철근비가 KCI (2012) 제21장 내진설계 특별 고려 사항에서 제안한 횡철근비를 기준으로 제안된 값보다 작은 경우를 비내진 상세로 그리고 제안된 철근비 값보다 큰 경우와 실험체에 보강띠철근을 갖는 경우에는 내진상세로 규정하였다. 실험체의 각 변수 범위는 Table 3에 나타내었다.

Table 3. Range of Parameters for Columns Considered

Parameters

Range

NSD

SD

Section diameter, D (mm)

150~1520

150~1200

Height, L (mm)

525~9140

525~6100

Aspect ratio, (L/D)

1.50~7.33

1.5~10.0

Concrete compressive strength, PIC7434.gif (MPa)

15.7~64.8

16.5~90.0

Yield stress of longitudinal reinforcement, PIC74D2.gif (MPa)

240~565

294~547

Longitudinal reinforcement ratio, PIC74E2.gif (%)

0.005~0.032

0.0075~0.0370

Yield stress of transverse reinforcement, PIC74F3.gif (MPa)

200~600

200~1000

Volumetric ratio of transverse reinforcement, PIC74F4.gif (%)

0.0012~0.0172

0.0054~0.0367

Axial force ratio, (PIC7591.gif)

0.00~0.39

0.00~0.43

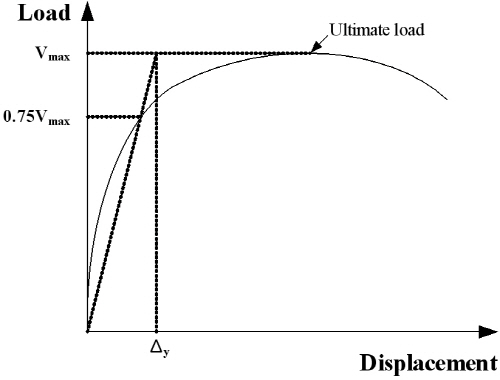

Fig. 1. Definition of Yield Displacement

3.2 항복변위와 극한변위의 정의

철근콘크리트 교각의 항복 및 극한변위에 따라 수평변위한계값을 결정하기 위해서는 교각의 항복변위와 극한변위에 대한 정확한 기준이 필요하다. 본 연구에서는 항복변위를 탄성범위에서 균열에 의한 강성 저하를 고려하기 위하여 할선강성(secant stiffness)을 사용하는 방법으로 Fig. 1에 나타낸 바와 같이 최대하중의 75%를 지나는 할선과 최대하중의 교점을 항복변위로 정의하였다(Priestley et al., 1996).

극한변위의 정의는 여러 가지 방법이 제안되고 있으나, 본 연구에서는 Figs. 2(a) and 2(b)에 나타낸 바와 같이 실험체가 최대하중에 도달한 후, 최대하중에서 하중이 20% 감소하거나, 축방향철근 또는 횡방향 구속철근이 파단 또는 좌굴된 변위를 극한 변위로 정의하였다(Park, 1991; Priestley et al., 1996).


(a) In Terms of Strength


(b) In Terms of Reinforcement Fracture

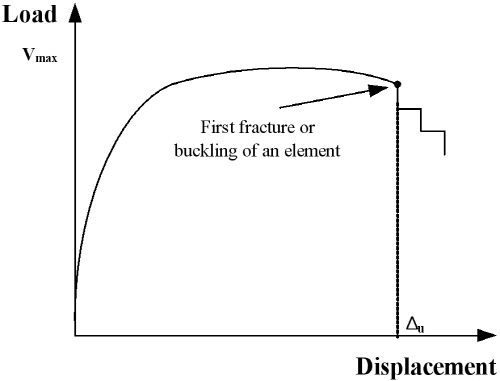

Fig. 2. Definition of Ultimate Displacement

3.3 실험데이터의 손상상태 분석

본 연구에서는 내진 및 비내진 상세를 갖는 원형단면 철근콘크리트 각 실험체에 대해 손상상태를 DS2부터 DS5까지 4단계로 나누었고 DS2에 해당하는 손상상태는 3.2절에서 제시한 항복변위를 초과한 경우로 정의하였으며 DS4에 해당하는 손상상태는 3.2절에서 제시한 극한변위를 초과한 상태로 정의하였다. Fig. 3은 비내진 실험체의 DS2와 DS4에 대한 히스토그램과 정규분포곡선을 비교하여 나타낸 것이며 Fig. 4는 내진 실험체의 DS2와 DS4에 대한 히스토그램과 정규분포곡선을 비교하여 나타낸 것이다.

3.4 정규분포곡선에 대한 정규성 검증


(a) DS2

(b) DS4

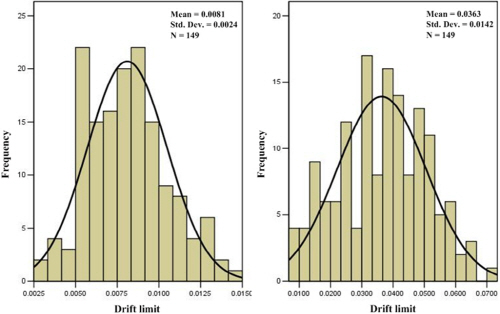

Fig. 3. Histogram and Normal Distribution for NSD Test Specimens


(a) DS2

(b) DS4

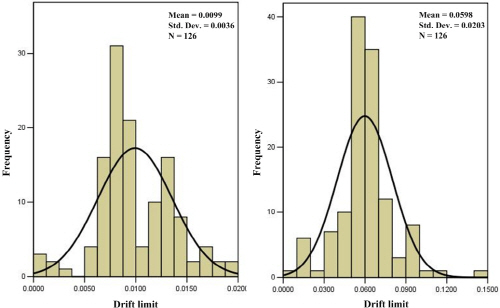

Fig. 4. Histogram and Normal Distribution for SD Test Specimens

3.3절에서 구한 실험데이터의 정규분포곡선에 대해 확률통계해석 프로그램인 SPSS (statistical package for the social sciences)프로그램을 이용하여 내진 및 비내진 상세를 갖는 실험체의 각각에 대한 정규성을 검정하였다. 일반적으로 표본수가 30을 넘는 경우 중심극한정리에 의해 정규성을 갖는다고 가정할 수 있지만 본 논문에서는 SPSS 프로그램에서 지원하는 Kolmogorov-Smirnov test, Shapiro-Wilk test를 사용하여 정규성 검정을 추가로 검토하였으며 정규성 검정시 유의확률이 0.05보다 크면 정규분포라 할 수 있다. Table 4는 비내진 실험데이터의 DS2와 DS4 손상단계에 대한 정규성 검정이며 Table 5는 내진 실험데이터의 DS2와 DS4 손상단계에 대한 정규성 검정이다.

Table 4. Normality Test of the Experimental Data with Non Seismic Details

Kolmogorov-Smirnov

Shapiro-Wilk

Statistics

Degrees of freedom

Significance probability

Statistics

Degrees of freedom

Significance probability

DS2

0.065

149

0.200

0.985

149

0.099

DS4

0.052

149

0.200

0.986

149

0.140

Table 5. Normality Test of the Experimental Data with Seismic Details

Kolmogorov-Smirnov

Shapiro-Wilk

Statistics

Degrees of freedom

Significance probability

Statistics

Degrees of freedom

Significance probability

DS2

0.155

126

0.000

0.962

126

0.001

DS4

0.118

126

0.000

0.936

126

0.000

Table 4에 나타낸 바와 같이 비내진 실험데이터의 정규성 검정을 수행 한 결과에서는 Kolmogorov-Smirnov test, Shapiro-Wilk test 결과 모두 유의확률이 0.05보다 크므로 비내진 실험데이터의 자료는 정규성을 가지는 것으로 나타났다. 따라서 확률 예측정도에 대한 신뢰도가 높은 것으로 평가되었다.

Table 5에 나타낸 바와 같이 내진 실험데이터의 정규성 검정을 수행 한 결과에서는 Kolmogorov-Smirnov test, Shapiro-Wilk test 결과 모두 유의확률이 0.05보다 작으므로 내진 실험데이터의 자료는 정규성을 갖지 못하는 것으로 나타났다. 이는 내진 상세로 인해 구조물의 성능예측에 대한 불확실성이 그만큼 커졌다는 것을 나타내므로 추후 내진 상세를 갖는 실험체에 대한 실험데이터를 더욱 추가하여 내진 구조물의 성능에 대한 검증과 개선작업이 계속적으로 이뤄져야 할 것으로 판단된다.

3.5 신뢰지수를 통한 수평변위한계 제안

3.3절에서 SPSS를 통해 구한 정규분포곡선의 아래 면적에 해당하는 신뢰구간을 이용하여 새로운 수평변위한계값을 Table 6과 같이 제안하였으며 신뢰지수는 정규분포곡선의 아래 면적 중 평균값을 기준으로 실험데이터 값이 많이 포함되고 해석결과가 보수적으로 평가되도록 고려하여 제안하였다. 본 연구에서는 DS2 손상상태의 경우, 신뢰지수를 비내진 0.69로 수평변위한계값이 0.005부터 0.010까지, 내진은 0.78로 수평변위한계값이 0.006부터 0.015까지 제안하여 실험데이터 값이 제안된 손상단계 사이에 있을 확률을 높였다. 또한, DS4 손상상태의 경우에는 신뢰지수를 비내진 0.54로 수평변위한계값이 0.015부터 0.040까지, 내진은 0.53으로 수평변위한계값이 0.040부터 0.070까지 제안하여 평균 이상의 신뢰구간의 면적을 상당 부분 배제하고 제안하여 교량의 상판낙교 및 붕괴와 같은 심각한 손상에 대한 안전을 고려하였다. 항복변위와 극한변위로 정의되지 않는 DS3와 DS5 손상상태의 경우, DS3의 손상상태는 DS2와 DS4 손상상태 사이의 값으로 사용하였으며 DS5의 손상상태는 DS4 손상상태를 초과한 경우로 정의하였다.

제안된 수평변위한계값과 교량구조물에서 지진취약도 해석을 실시할 경우 가장 많이 쓰이는 HAZUS (1999) and Dutta (1999)가 제시한 수평변위한계값을 비교하여 Table 7에 나타내었다.

Table 6. Proposed New Drift Limit According to Probability and Statistics

Damage state

Description

Drift limits

NSD

SD

2

Slight

First yield

0.005

0.006

3

Moderate

Loss of anchorage

0.010

0.015

4

Extensive

Incipient column collapse

0.015

0.040

5

Complete

Column collapse

0.040

0.070

Table 7. Comparison of Drift Limits

Damage state

HAZUS(1999)

Dutta(1999)

Proposed

Percentage(%)

NSD

SD

NSD

SD

NSD

SD

NSD

SD

NSD

SD

H1

H2

D1

D2

P1

P2

P1/H1*100

P2/H2*100

P1/D1*100

P2/D2*100

1

-

-

0.005

0.008

-

-

-

-

-

-

2

0.005

0.010

0.007

0.010

0.005

0.006

100

70

71

60

3

0.010

0.025

0.015

0.025

0.010

0.015

100

60

67

60

4

0.020

0.050

0.025

0.050

0.015

0.040

75

80

60

80

5

0.050

0.075

0.050

0.075

0.040

0.070

80

93

80

93

Table 7에서 알 수 있는 바와 같이 제안된 수평변위한계값은 손상상태 DS2~DS5의 경우에 HAZUS (1999)에서 제시한 비내진교량에 대한 수평변위한계값의 최대 75%였으며 내진교량의 경우에는 60%로 나타났다. 또한, Dutta (1999)가 제시한 비내진 및 내진교량에 대한 수평변위한계값의 경우에는 최대 60%로 나타났다. 즉, 본 연구에서 제안된 수평변위한계값은 기존의 널리 사용되는 HAZUS (1999) and Dutta (1999)가 제시한 수평변위한계값보다 작게 결과값을 나타냈다.

4. 지진취약도 곡선

4.1 수치해석적 분석에 의한 지진취약도 곡선

수치해석적 분석에 의한 지진취약도 분석은 여러 방법에 의하여 분석될 수 있는데, 최근에는 Shinozuka et al. (2000)이 제안한 방법이 가장 널리 사용되고 있다. Shinozuka et al. (2000)은 지진취약도 함수를 대수정규분포함수(log-normal distribution function)로 표현하고, 대수정규분포함수의 중앙값(median value)과 대수표준편차(log-standard deviation)를 최우도추정법(maximum likelihood estimation, M.L.E)에 의하여 추정하는 것을 제안하였다. 이 방법은 최우도 함수를 정의하는 방법에 따라 세 가지 방법이 있지만 본 연구에서는 각기 다른 손상상태에 대한 지진취약도 곡선이 서로 교차하는 경우가 발생할 수 있는 현상을 방지하기 위하여 각 손상단계별로 중앙값은 최우도 함수를 사용하여 추정하되, 대수표준편차는 모든 샘플 교량의 모든 손상단계별 자료를 이용하는 공통대수표준편차(common log-standard deviation)를 사용하는 방법을 사용하여 지진취약도 곡선을 작성하였다.

4.2 최우도법을 이용한 지진취약도 해석

임의의 지진에 의한 구조물의 손상단계를 PIC76C0.gif까지 고려하는 경우, 손상단계 개수만큼의 지진취약도 곡선을 얻을 수 있으며 최대지반가속도(PGA)가 PIC76C1.gif인 임의의 지진에 대하여 구조물이 미리 정의된 각 성능한계 PIC76D2.gif를 초과할 확률, 즉 지진손상 가능성을 Eq. (1)과 같이 PIC76F2.gif로 나타내고, 다음과 같이 정의할 수 있다.


여기서, PIC7742.gif는 누적확률분포함수를 의미하고, PIC7753.gifPIC7763.gif는 손상지수 PIC7764.gif에 대한 대수정규분포함수의 중앙값과 공통대수표준편차이며, 손상상태는 PIC7775.gif로 나타내었다. 지진발생 후 교량의 상태를 PIC7786.gif로 정의하면, 교량의 손상이 PIC7787.gifPIC77A7.gif 사이에 있을 확률 PIC77C7.gif은 지진취약도 곡선을 이용하여 구할 수 있다. 만약, 손상단계를 minor, moderate, major의 세 단계로 나누는 경우, PIC77D8.gif번째 교량이 지진을 격은 후 상태는 손상이 없는 상태, minor손상을 가진 상태, moderate손상을 가진 상태, major손상을 가진 상태의 네 가지 경우가 가능하게 된다. 여기서, minor, moderate, major에 대한 지진취약도 곡선을 각각 PIC7827.gif, PIC7847.gif, PIC7877.gif라고 하고, 지진발생 후 교량의 상태를 손상이 없는 상태, minor손상을 가진 상태, moderate손상을 가진 상태, major손상을 가진 상태로 나눌 때, 각 상태를 PIC7878.gif, PIC7889.gif, PIC7899.gif 그리고 PIC789A.gif로 정의하면, PIC78AB.gif번째 지진손상상태에 대한 지진취약도 곡선은 다음의 Eq. (2)와 같이 정의할 수 있다.


그리고 최우도 함수는 다음 Eq. (3)과 같이 PIC7988.gif번째 교량이 지진 발생 후 어떤 상태에 있는 지를 판단한 후, 해당되는 확률만을 증가시킬 수 있도록 구성한다.

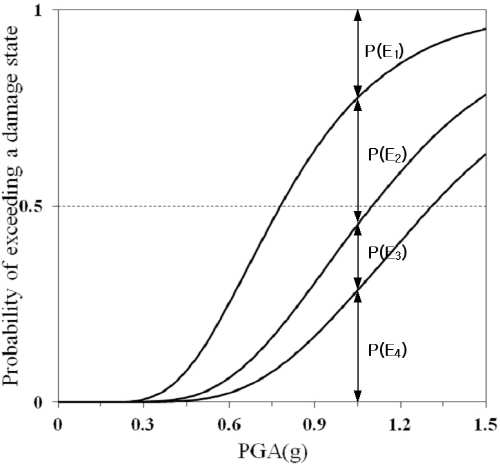

Fig. 5. An Example of Fragility Curves


여기서, PIC79F8.gifPIC7A18.gif인 지진에 대하여 PIC7A29.gif번째 교량이 PIC7A39.gif의 지진손상상태가 발생할 경우에는 PIC7A4A.gif이고 그렇지 않을 경우에는 PIC7A5B.gif의 값을 가진다. 위와 같은 최우도 함수로부터 다음의 Eq. (4)를 이용하여 PIC7A5C.gifPIC7A6C.gif를 계산할 수 있다.


Fig. 5에서는 3개의 손상단계에 대한 취약도를 도식화하여 나타내었으며, PIC7AFB.gif, PIC7AFC.gif, PIC7B0D.gif 그리고 PIC7B0E.gif는 각각의 no, minor, moderate, major손상상태를 나타낸다.

5. 비선형 정적 및 동적해석 프로그램 ZeusNL

지진하중을 받는 철근콘크리트 교량 교각의 지진응답을 조사하기 위하여 비탄성 재료거동을 따르는 단면의 파이버(fiber) 요소해석에 기초를 둔 비선형 구조해석 프로그램인 ZeusNL (Elnashai et al., 2001)이 사용되었다.

ZeusNL (Elnashai et al., 2001)은 2차원 및 3차원 강구조, 철근콘크리트 구조 및 합성구조의 정적 및 동적 비선형해석을 수행할 수 있고, 재료의 비탄성 효과뿐만 아니라 지진하중 등에 의한 대변형(large deformation)으로 인한 기하학적 비선형 효과 또한 고려되어져 있다.

정적해석의 경우, 힘과 변위하중 모두 독립적 혹은 비례적으로 작용시킬 수 있을 뿐만 아니라, 변위 및 가속도 시간이력을 지지점에 작용시켜 정적시간이력을 해석을 수행할 수 있다. 아울러 작용된 하중의 형태가 각각의 해석단계마다 변화하는 적합 정적(adaptive static pushover) 해석기능을 포함하고 있는데, 이는 작용하중에 따른 강성의 감소, 그에 따른 구조물 주기의 증가를 정확하게 묘사할 수 있는 장점이 있다.

동적해석의 경우, 고유진동수와 고유형상을 얻기 위해서 필요로 되는 고유치 해석의 경우, Lanczos (1950) 알고리즘이 사용되었고, 시간이력 해석의 경우, Newmark (1959)나 Hilber-Hughes-Taylor 알고리즘(Broderick et al., 1994)을 사용하여 수치적분을 수행한다. 또한 많은 다양한 단면형태들이 존재하고 각각의 단면들은 많은 수의 모니터링 요소로 나뉘어져 구조물의 비탄성 응답해석을 수행하게 되는데, 이용 가능한 요소, 재료거동 모델 그리고 다양한 단면에 대한 자세한 언급은 ZeusNL (Elnashai et al., 2001)참고문헌에서 찾아볼 수 있다.

6. 지진취약도 해석을 위한 교량의 비선형 시간이력해석

본 연구에서 제안된 수평변위한계값과 기존의 수평변위한계값의 차이를 검토하기 위해서 지진하중을 받는 철근콘크리트 교량 교각의 비선형 시간이력해석을 수행하였다. 해석대상 교량은 1994년 1월 17일에 발생된 미국 Northridge 지진에 의하여 심하게 손상을 입은 I-10 고가도로의 La Cienega-Venice Boulevard 부분의 램프교량인 Collector Distributor 36 (Broderick and Elnashai, 1995)이다.

6.1 대상교량 및 해석모델

수행된 비선형 시간이력해석에 사용된 철근콘크리트 교량은 앞에서 언급된 것처럼 산타모니카에 있는 La Cienega-Venice Boulevard undercrossing의 램프구조물인 Collector Distributor 36으로서, 이 교량구조물의 상부구조는 세 개의 셀로 이루어진 박스거더로 구성되어 있고, 하부구조는 여러 개의 교각으로 이루어진 Bent 5, 그리고 단일교각으로 이루어진 Bent 6, 7 그리고 8, 및 벽 구조로 이루어진 Bent 9로 구성되어 있다. 모든 교각은 지름이 1,219mm인 원형의 철근콘크리트 단면으로 이루어져 있으며, 교각의 축방향철근은 기초까지 연속적이었고, 교각과 상부구조 사이의 연결부 또한 연속적이었다. 대상교량에 대한 자세한 언급은 Lee and Elnashai (2002)의 논문에서 찾아볼 수 있다.

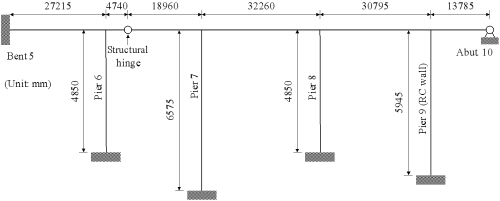

Fig. 6. Layout of the Bridge Under Consideration

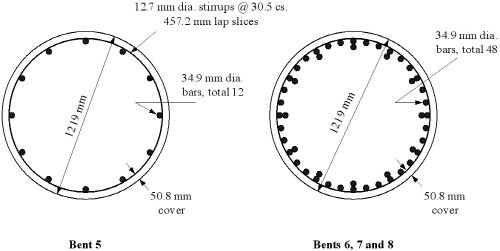

Fig. 7. Cross-Sections of Piers

대상교량의 일반 구조도는 Fig. 6에서 보여주고 있다. 이 해석모델은 3차원 파이버(fiber)모델을 사용하여 교각의 윗부분과 아랫부분에는 비교적 짧은 비탄성 요소 그리고 중간부분에는 비교적 긴 비탄성 요소를 사용하여 소성힌지 구간이 비교적 정확하게 고려되도록 모델링을 수행하였다. 노스리지 지진이 오전 4시 31분에 일어난 관계로 인하여 상부구조에 활하중은 무시하였고, 작용하중으로는 상부구조와 하부구조의 단면으로부터 얻어진 자중만을 고려하여 해석을 수행하였다. 아울러 해석모델에서 사용된 콘크리트 재료모델의 경우, ZeusNL (Elnashai et al., 2001)에서 이용가능한 Martinez-Rueda and Elnashai (1997)에 의해서 개발된 주기하중하에서의 심부구속 및 구속되지 않은 콘크리트의 응력-변형률 관계식을 선택하였고, 단면내의 철근은 bilinear 모델을 선택하여 모델링하였다.

6.2 대상교량의 손상형태

교각들 중에서 가장 심한 손상을 입은 교각은 교각 6이었다. 교각 6은 심한 균열과 함께 교각의 중간높이 부분에서 완전한 콘크리트의 박리가 발생했으며, 심부콘크리트가 심하게 파괴되었다. 거의 모든 축방향철근에 좌굴이 발생하였고 횡방향 보강철근은 모두 파괴되었지만 상부구조와 교대에는 손상의 정도가 아주 미비하였다. 교각 6의 손상형태는 Fig. 8에서 보여주고 있다.


Fig. 8. Description of Damage of Pier 6

6.3 입력지진파의 종류 및 응답스펙트럼

비선형 시간이력해석은 특정 입력지진에 대한 구조물의 응답을 구하는 것으로서, 지진의 크기, 지속시간, 주파수 특성 등에 있어 많은 불확실성을 포함하고 있다. 따라서 구조물의 지진취약도 해석을 위해서는 충분한 수의 입력지진을 이용할 필요가 있다. 미국의 경우에는 The SAC Steel Project (2002)를 통하여 제안된 지진자료가 있으나, 우리나라의 경우 이러한 목적의 지진자료가 없는 실정이고, 지진파 계측자료 또한 부족한 실정이다. 실제 I-10 교량은 최대지반가속도(PGA) 0.883g에서 DS4 손상단계에 해당하는 손상을 입은 교량으로서 본 연구에서는 국외에서 기록된 다양한 지진파들 중에서, 25개의 지진파를 선택한 후 최대지반가속도의 분포가 0.1~1.5g까지 0.1g의 간격으로 스케일 조정하여 교축직각방향요소에 대해 비선형 시간이력해석을 수행하였다. 감쇠비 5%에 대응하는 각 지진파의 응답스펙트럼은 Fig. 9에 입력지진파의 종류는 Table 8에 각각 나타내었다. Fig. 9에서 알 수 있는 바와 같이, 본 연구에서 선택한 25개의 지진파들은, 최대 증폭에서의 최대 스펙트럴 가속도 및 대응 주기가 비교적 고르게 분포되어 있어 본 연구의 비교해석에 합리적인 영향을 미칠 것으로 판단된다. 본 연구에서는 또한, 비선형 시간이력해석에 앞서 대상교량구조물의 고유치해석을 수행하였다. 교축직각 방향, 교량상부구조(deck) 및 교축방향에서, 첫 번째 모드에 대응되는 고유주기는 각각 0.32초, 0.17초 및 0.10초로 나타났다.

Table 8. Selected Input Ground Motions

EVENT

DATE

STATION

Ml

SOIL

Transverse component

T(sec)

SI(cm/sec)

PGA(g)

A/V(g/m/s)

E01

Chalfant Valley, USA

07/21/86

Zack Brothers Ranch

6.3

deep broad

0.447

1.211

0.20

174

E02

Coalinga, USA

05/02/83

Pleasant Valley

6.7

deep broad

0.592

0.983

0.50

236

E03

Coalinga, USA

07/22/83

Oil City

6.0

stiff

0.866

2.052

0.18

180

E04

Coalinga, USA

07/22/83

Pleasant Valley

6.0

deep broad

0.602

1.730

0.20

107

E05

Coalinga, USA

07/25/83

CHP(temp)

5.3

deep broad

0.733

1.949

0.26

143

E06

Gazli, Uzbekistan

05/17/76

Gazli

6.4

very soft

0.720

1.148

0.13

224

E07

Imperial Valley, USA

10/15/79

Bons Corner

6.6

deep broad

0.775

1.688

0.18

207

E08

Imperial Valley, USA

10/15/79

El Centro Array#4

6.6

deep broad

0.485

1.297

0.19

195

E09

Imperial Valley, USA

10/15/79

El Centro Array#5

6.6

deep broad

0.519

1.107

0.11

189

E10

Ionian, Greece

11/04/73

Lefkada-OTE Building

5.3

soft

0.525

0.921

0.50

224

E11

Kobe, Japan

01/16/95

Takarazuka

6.9

soft deep

0.694

0.814

0.24

323

E12

Loma Prieta, USA

10/18/89

Capitola

6.9

deep narrow

0.529

1.449

0.26

212

E13

Loma Prieta, USA

10/18/89

Corralitos

6.9

stiff

0.644

1.167

0.30

185

E14

Loma Prieta, USA

10/18/89

Coyote Lake dam

6.9

rock

0.484

1.219

0.65

152

E15

Loma Prieta, USA

10/18/89

Gilroy Array#4

6.9

deep broad

0.417

1.075

0.42

133

E16

Mammoth Lakes, USA

05/27/80

Long Valley dam

6.2

rock

0.921

3.187

0.07

108

E17

Morgan Hill, USA

04/24/84

Coyote Lake Dam

6.2

rock

1.298

1.606

0.30

306

E18

Morgan Hill, USA

04/24/84

Halls Valley

6.2

deep narrow

0.312

0.792

0.55

140

E19

N. Palm Springs, USA

07/08/86

North Palm Springs

5.9

deep broad

0.694

2.053

0.18

120

E20

N. Palm Springs, USA

07/08/86

Whitewater Trout Farm

5.9

deep narrow

0.612

1.943

0.36

129

E21

Northridge, USA

01/17/94

Newhall

6.6

deep broad

0.590

0.607

0.32

413

E22

Northridge, USA

01/17/94

Santa Monica City Hall

6.6

deep broad

0.883

2.118

0.22

181

E23

Northridge, USA

01/17/94

Sylmar-Olive View Med FF

6.6

deep broad

0.843

0.650

0.34

411

E24

San Fernando, USA

02/09/71

Pacoima Dam

6.6

stiff

1.226

1.090

0.36

391

E25

Tabas, Iran

09/16/78

Tabas

7.7

deep narrow

0.852

0.702

0.20

318

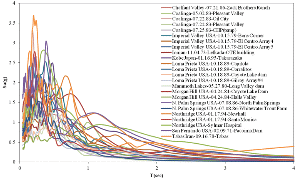

Fig. 9. Response Spectrum of Input Motions

6.4 교량구조물의 비선형 시간이력응답

5.1절에 설명된 해석모델에 대해, 25개의 지진파를 선택한 후 최대지반가속도의 분포가 0.1~1.5g까지 0.1g의 간격으로 스케일 조정하여 비선형 시간이력해석을 수행하였다. Fig. 10은 수행된 비선형 시간이력해석에서 교각 6, 7 그리고 교각 8의 동적응답으로 인한 최대 수평변위한계값을 나타내며 지진하중의 세기가 커질수록 동적응답으로 인한 교각들의 손상분포가 비례하여 증가하는 것을 알 수 있었다.

7. 지진취약도 분석

실제 지진하중에 의해 가장 심한 손상을 입은 교각 6에 대하여 비선형 시간이력해석을 통해 수평변위한계값을 구하였으며, 해석결과를 이용하여 교각 6에 대하여 각 손상상태별 지진취약도 곡선을 Fig. 11에 작성하여 나타내었다. 또한 교각 6에 대한 각 손상단계별 중앙값 및 표준편차는 Table 9에 각각 나타내었다.




(a) Pier 6

(b) Pier 7

(c) Pier 8

Fig. 10. Drift Ratio Distribution in Term of PGA




(a) DS2-NSD

(b) DS2-SD

(c) DS3-NSD




(d) DS3-SD

(e) DS4-NSD

(f) DS4-SD

Fig. 11. Fragility Curves



(g) DS5-NSD

(h) DS5-SD

Fig. 11. Fragility Curves (continue)

Table 9. Comparison of Median and Standard Deviation Values

Damage state

HAZUS (NSD)

Dutta (NSD)

Proposed (NSD)

HAZUS and Dutta (SD)

Proposed (SD)

Median (g)

Standard deviation

Median (g)

Standard deviation

Median (g)

Standard deviation

Median (g)

Standard deviation

Median (g)

Standard deviation

DS2

0.78

0.39

0.89

0.35

0.78

0.39

0.99

0.31

0.87

0.37

DS3

0.96

1.04

0.94

1.21

1.10

DS4

1.17

1.21

1.10

1.35

1.30

DS5

1.35

1.35

1.31

-

1.50

Fig. 11 and Table 9에서 확인할 수 있는 바와 같이 지진취약도 분석결과, 본 연구에서 제안된 수평변위한계(drift limit)값으로 작성된 지진취약도 해석결과와 Dutta (1999) and HAZUS (1999)에서 제시한 수평변위한계값으로 구한 교량 교각의 지진취약도 해석 결과를 비교하면 비내진의 경우에는 Dutta (1999)가 제시한 수평변위한계로 구한 중앙값이 가장 크게 나타났다. 또한 DS2 손상단계에서는 HAZUS (1999)와 본 연구에서 제안된 수평변위한계값이 같게 나왔지만 손상단계가 높아질수록 HAZUS (1999)의 중앙값이 크게 나타나는 것을 확인할 수 있었다. 내진의 경우에도 본 연구에서 제안된 수평변위한계값이 HAZUS (1999)와 Dutta (1999)보다 중앙값을 작게 평가하였으며 최대 13%정도 작게 나왔다. 이는 결과적으로 HAZUS (1999) and Dutta (1999)가 제시한 수평변위한계값이 기존 구조물의 성능을 높게 평가하는 것으로서 구조물의 내진성능 평가 및 내진 보강시 구조물의 성능을 과다 평가하는 경우를 나타낼 수도 있다. 따라서 정확한 손상단계에 대한 정의를 내리기 위해 많은 실험데이터의 축적과 추가적인 비교해석 연구가 수행되어야 할 것으로 사료된다.

본 연구에서 사용된 교량은 PGA 0.883g에서 심한손상을 입은 교량이지만 취약도 해석의 결과값은 심한손상을 나타내는 중앙값이 모두 1.1g 이상을 나타내었다. 이는 현재의 지진취약도 해석방법이 실제 구조물의 거동과는 확연히 다른 손상을 예측하는 것으로서 실제 교량구조물의 현실적이며 실제적인 지진취약도 해석에 대한 추가적인 연구가 수행되어야 할 것으로 사료된다.

8. 결 론

본 연구에서는 지진취약도 해석에 가장 큰 영향을 미치는 손상상태에 따른 수평변위한계값을 구조물의 항복 및 극한변위에 따라 확률통계적으로 새롭게 제안하기 위해 국내·외에서 수행된 총 275개(비내진 149개, 내진 126개)의 원형기둥 실험 결과를 사용하여 원형 철근콘크리트 교각에 대한 새로운 수평변위한계값을 제시하였으며 결과는 다음과 같다.

(1)제안된 수평변위한계값은 손상상태 DS2~DS5의 경우에 HAZUS (1999)에서 제시한 비내진교량에 대한 수평변위한계값의 최대 75%였으며 내진교량의 경우에는 60%로 나타났다. 또한, Dutta (1999)가 제시한 비내진 및 내진교량에 대한 수평변위한계값의 경우에는 최대 60%로 나타났다. 이는 HAZUS (1999) and Dutta (1999)가 제시한 수평변위한계값이 기존 구조물의 성능을 높게 평가하는 것으로서 구조물의 내진성능 평가 및 내진 보강시 구조물의 성능을 과다 평가하는 경우를 나타낼 수도 있다. 따라서 정확한 손상단계에 대한 정의를 내리기 위해 많은 실험데이터의 축적과 추가적인 비교해석 연구가 수행되어야 할 것으로 사료된다.

(2)취약도 분석 결과 본 연구에서 제안된 수평변위한계값으로 작성된 취약도 곡선은 HAZUS (1999) and Dutta (1999)가 제시한 수평변위한계값으로 작성된 취약도 곡선에 비해 중앙값이 최대 13%정도 작게 나타났으며 또한 모든 손상구간에 대한 중앙값도 HAZUS (1999) and Dutta (1999)의 수평변위한계값으로 작성된 중앙값보다 작게 평가하는 것으로 나타났다.

(3)본 연구에서 해석에 사용된 교량은 실제적으로 PGA 0.883g에서 교각 붕괴에 가까운 손상을 입은 교량이지만 취약도 해석의 결과 값은 Moderate도 넘지 않는 손상을 입는 것으로 나왔다. 이는 현재의 지진취약도 해석 방법이 실제 구조물의 거동과는 확연히 다른 손상을 예측하는 것으로서 실제 교량구조물의 현실적이며 실제적인 지진취약도 해석에 대한 추가적인 연구가 수행되어야 할 것으로 사료된다.

Acknowledgements

이 논문은 2011년도 정부(교육과학기술부)의 재원으로 한국연구재단의 지원을 받아 수행된 연구임(No. 2011-0028552).

References

1
Broderick, B. M. and Elnashai, A. S. (1995). “Analysis of the failure of interstate 10 freeway ramp during the northridge earthquake of 17 January 1994.” Earthquake Engineering and Structural Dynamics, Vol. 24, pp. 188-208.10.1002/eqe.4290240205Broderick, B. M. and Elnashai, A. S. (1995). “Analysis of the failure of interstate 10 freeway ramp during the northridge earthquake of 17 January 1994.” Earthquake Engineering and Structural Dynamics, Vol. 24, pp. 188-208.DOI
2
Broderick, B. M., Elnashai, A. S. and Izzuddin, B. A. (1994). “Observations on the effect of numerical dissipation on the nonlinear dynamic response of structural systems.” Engineering Structures, Vol. 16, pp. 51-62.10.1016/0141-0296(94)90104-XBroderick, B. M., Elnashai, A. S. and Izzuddin, B. A. (1994). “Observations on the effect of numerical dissipation on the nonlinear dynamic response of structural systems.” Engineering Structures, Vol. 16, pp. 51-62.DOI
3
Dutta, A. (1999). On energy based seismic analysis and design of highway bridges, Ph.D. Thesis, State University of New York at Buffalo.Dutta, A. (1999). On energy based seismic analysis and design of highway bridges, Ph.D. Thesis, State University of New York at Buffalo.Google Search
4
Elnashai, A. S., Papanikolaou, V. and Lee, D. H. (2001). ZeusNL - A program for inelastic dynamic analysis of structures, MAE Center, University of Illinois at Urbana-Champaign, USA.Elnashai, A. S., Papanikolaou, V. and Lee, D. H. (2001). ZeusNL - A program for inelastic dynamic analysis of structures, MAE Center, University of Illinois at Urbana-Champaign, USA.Google Search
5
HAZUS99 (1999). User’s manual, Washington, D. C. : Federal Emergency Management Agency.HAZUS99 (1999). User’s manual, Washington, D. C. : Federal Emergency Management Agency.Google Search
6
Hilber, H. M., Hughes, T. J. R. and Taylor, R. L. (1977). “Improved numerical dissipation for time-integration algorithms in structural dynamics.” Earthquake Engineering and Structural Dynamics, Vol. 5, pp. 283-292.10.1002/eqe.4290050306Hilber, H. M., Hughes, T. J. R. and Taylor, R. L. (1977). “Improved numerical dissipation for time-integration algorithms in structural dynamics.” Earthquake Engineering and Structural Dynamics, Vol. 5, pp. 283-292.DOI
7
Jeon, J. M. (2013). Damage evaluation of RC bridge piers by seismic fragility analyses, Ph.D. Thesis, University of PaichaiJeon, J. M. (2013). Damage evaluation of RC bridge piers by seismic fragility analyses, Ph.D. Thesis, University of PaichaiGoogle Search
8
Kim, J. C., Byeon, J. S. and Shin, S. B. (2008). “Seismic fragility analysis of a FCM bridge considering soil properties.” Journal of the Earthquake Engineering Society of Korea, Vol. 12, No. 3, pp. 37-44.10.5000/EESK.2008.12.3.037Kim, J. C., Byeon, J. S. and Shin, S. B. (2008). “Seismic fragility analysis of a FCM bridge considering soil properties.” Journal of the Earthquake Engineering Society of Korea, Vol. 12, No. 3, pp. 37-44.DOI
9
Kim, S. H., Yi, J. H. and Kim, H. K. (2004). “Evaluation of capacity spectrum methods for seismic fragility analysis of bridges.” Journal of the Earthquake Engineering Society of Korea, Vol. 8, No. 1, pp. 67-76.10.5000/EESK.2004.8.1.067Kim, S. H., Yi, J. H. and Kim, H. K. (2004). “Evaluation of capacity spectrum methods for seismic fragility analysis of bridges.” Journal of the Earthquake Engineering Society of Korea, Vol. 8, No. 1, pp. 67-76.DOI
10
Koh, H. M., Lee, J. H. and Kang, J. W. (2003). “Seismic damage evaluation of reinforced concrete pier based on a plastic damage model.” Journal of the Korean Society of Civil Engineers, Vol. 23, No. 5, pp. 1029-1039.Koh, H. M., Lee, J. H. and Kang, J. W. (2003). “Seismic damage evaluation of reinforced concrete pier based on a plastic damage model.” Journal of the Korean Society of Civil Engineers, Vol. 23, No. 5, pp. 1029-1039.Google Search
11
Korea Concrete Institute (2012). Concrete design code and commentary, Kimoondang Publishing Company (in Korean).Korea Concrete Institute (2012). Concrete design code and commentary, Kimoondang Publishing Company (in Korean).Google Search
12
Lanczos, C. (1950). “An iteration mothod for the solution of the eigenvalue problem of linear differential and interral operators.” Journal of Research of the National Bureau of Standards 45, pp. 255-282.10.6028/jres.045.026Lanczos, C. (1950). “An iteration mothod for the solution of the eigenvalue problem of linear differential and interral operators.” Journal of Research of the National Bureau of Standards 45, pp. 255-282.DOI
13
Lee, D. H. and Elnashai, A. S. (2002). “Inelastic seismic analysis of RC bridge piers including flexure shear-axial interaction.” Structural Engineering and Mechanics, An International Journal, Vol. 13, No. 3, pp. 241-260.10.12989/sem.2002.13.3.241Lee, D. H. and Elnashai, A. S. (2002). “Inelastic seismic analysis of RC bridge piers including flexure shear-axial interaction.” Structural Engineering and Mechanics, An International Journal, Vol. 13, No. 3, pp. 241-260.DOI
14
Martines-Rueda, J. E. and Elnashai, A. S. (1997). “Confined concrete model under cycling loading.” Materials and Structures, Vol. 30, pp. 139-147.10.1007/BF02486385Martines-Rueda, J. E. and Elnashai, A. S. (1997). “Confined concrete model under cycling loading.” Materials and Structures, Vol. 30, pp. 139-147.DOI
15
Newmark, N. M. (1959). “A method for computation for structural dynamics.” Journal of the Engineering Mechanics Division, ASCE, Vol. 85, No. 3, pp. 67-94.Newmark, N. M. (1959). “A method for computation for structural dynamics.” Journal of the Engineering Mechanics Division, ASCE, Vol. 85, No. 3, pp. 67-94.Google Search
16
Park, R. (1991). “Ductility of structural concrete.” IABSE Colloquium, Stuttgart.Park, R. (1991). “Ductility of structural concrete.” IABSE Colloquium, Stuttgart.Google Search
17
Priestley, M. J. N., Seible, F. and Calvi, G. M. (1996). Seismic design and retrofit of bridges, John Wiley & Sons Inc., New York.10.1002/9780470172858Priestley, M. J. N., Seible, F. and Calvi, G. M. (1996). Seismic design and retrofit of bridges, John Wiley & Sons Inc., New York.DOI
18
Shinozuka, M., Feng, M. Q., Kim, H. K. and Kim, S. H. (2000). “Nonlinear static procedure for fragility curve development.” Journal of Engineering Mechanics, Vol. 126, No. 12, pp. 1287-1295.10.1061/(ASCE)0733-9399(2000)126:12(1287)Shinozuka, M., Feng, M. Q., Kim, H. K. and Kim, S. H. (2000). “Nonlinear static procedure for fragility curve development.” Journal of Engineering Mechanics, Vol. 126, No. 12, pp. 1287-1295.DOI
19
The SAC Steel Project. (2002). Suites of earthquake ground motions for analysis of steel moment frame structures, Available at: http://nisee.berkeley.edu/data/strong_motion/sacsteel/ground_motions.html.The SAC Steel Project. (2002). Suites of earthquake ground motions for analysis of steel moment frame structures, Available at: http://nisee.berkeley.edu/data/strong_motion/sacsteel/ground_motions.html.Google Search
20
Yi, J. H., Kim, S. H., Yun, C. B. and Kushivama, S. (2004). “PDF interpolation technique for seismic fragility analysis.” Journal of the Korean Society of Civil Engineers, Vol. 24, No. 2A, pp. 391-399.Yi, J. H., Kim, S. H., Yun, C. B. and Kushivama, S. (2004). “PDF interpolation technique for seismic fragility analysis.” Journal of the Korean Society of Civil Engineers, Vol. 24, No. 2A, pp. 391-399.Google Search
