조도계수, 체적밀집도, 블록Reynolds수, 항력계수
Roughness coefficient, Density of volume, Block reynolds number, Drag coefficient

  • 1. 서 론

  • 2. 조도계수 산정

  •   2.1 기존의 연구

  •   2.2 조도보정 블록 수로에서 조도 특성

  • 3. 실험내용 및 방법

  •   3.1 실험수로의 설계 및 계측

  •   3.2 모형실험계획 및 방법

  • 4. 실험 결과 및 분석

  • 5. HEC-RAS를 이용한 조도계수 상관식의 검증

  • 6. 결 론

1. 서 론

조도계수는 유량, 하상재료, 하천의 만곡, 수로바닥의 형상, 단면형상의 변화, 하상과 제방비탈면에서의 식생상태 등의 매우 복합적인 인자들에 의해 결정된다. 조도를 지배하는 마찰저항은 흐름과 수로바닥 재료의 경계면에서 발생한다. 마찰저항의 크기는 하상에 분포하는

입도크기에 따라 증가 또는 감소한다. 또한 바닥 구성물질은 유체의 점성 및 압력의 저항에 기인한 수리적 항력을 유발하고 이는 조도계수의 변화를 야기한다. 바닥 구성물질에 의한 항력은 입자조고와 형상조고로 구분한다. 일정 규모이상의 구성물질 유입에 따른 항력의 발생은 수면형상과 유속의 변화를 가져온다. 이러한 조도의 변화는 Manning 조도계수, Chezy 저항계수 또는 Darcy-Weisbach의 마찰계수로 나타낼 수 있다. 이중 Manning 조도계수가 많이 사용된다.

국내 하천에서의 홍수위를 결정할 때 가장 중요한 변수중의 하나는 Manning 조도계수로서 이에 의한 많은 연구가 진행되어 왔다. 수리학적 모형의 사용에 따른 중요한 고려사항 중 하나는 정확한 조도계수의 입력이며, 적절하지 않은 조도계수의 사용은 계산결과에 많은 오차를 가져온다. 하천 설계에서 조도계수의 결정은 보통 부등류 모형에 의한 방법, NCALC 모형(Jarret and Petsch, 1985)에 의한 방법, 하상재료에 의한 방법이 있으며, 이렇게 결정된 조도계수는 유량과 하천구간에 상관없는 단일 값인 경우가 대부분이다. 이는 유량과 하상의 구성재료에 따른 조도계수의 변화를 고려하지 않고 전체 하천구간에 대해 일정한 조도계수를 사용하고 있어 실제 하천의 설계 시 과다 또는 과소 설계의 원인이 될 수 있다. 이에 따라 실제 하천의 설계 시에 사용되는 조도계수의 보정이 필요한 실정이다.

우리나라의 국토는 65%가 산지하천으로 구성되어 있으며 비교적 경사가 급하고 하상재료가 자갈보다 큰 입자뿐만 아니라 홍수 시 산지의 수로나 계곡에서의 토석의 유입으로 바닥의 구성 물질이 상당히 큰 입자로 구성되어 있다. 큰 입자로 하상이 구성된 산지하천에서의 조도계수의 정확한 산정은 하천 설계요소인 홍수위, 홍수 시 유속에 기인한 전단 소류력 등에 중요하다.

이러한 차원에서 조도보정용 블록을 가진 수로에서의 조도계수의 추정은 일정규모 이상의 큰 입자를 가진 산지하천의 조도계수의 정확한 산정을 위한 기초연구가 가능할 것으로 판단된다. 이를 위해서 바닥구성물질의 체적과 유수의 체적에 대한 바닥구성물질의 체적밀집도를 정의하고 흐름특성과 더불어 이에 따른 조도계수와의 상관특성을 분석하였다.

2. 조도계수 산정

2.1 기존의 연구

하상재료 특성에 대한 조도계수의 결정은 Cowan (1956), Chow (1959), 미국지질조사국(USGS)의 사진 자료를 이용한 방법(Arcement and Schneider, 1989) 등의 많은 경험적 방법들이 존재한다. 이들은 모두 국외 하천에 적용된 방법들로 국내 하천에 적용할 때에는 신중한 검토가 필요하다.

Lee and Lee (2004)는 한강에서 수리학적 홍수추적 모형을 사용하여 조도계수를 산정하였다. Lee and Park (2006)은 수위-유량자료가 없고 자갈하상을 갖는 하천의 조도계수 산정에 하상표면에 작용하는 전단응력을 통해 등가조도를 산정하였다. Kim et al.(2007)은 USGS의 NCALC 모형을 이용하여 실측 수위와 유량자료를 이용하여 자갈하천의 조도계수를 산정하였다. NCALC는 Manning식을 이용하여 구간의 수리특성을 반영하고 조도계수를 계산하는 모형이다. Lee et al.(2008)은 자갈하천에서 실측 수위자료로 경사면적법을 이용하여 유량산정을 한 결과 조도계수가 주요한 영향을 미치는 것을 확인하였다. Kim et al.(2009)의 연구에서는 대상구간의 평균조도계수를 산정하여 산정된 조도계수와 여러 경험식을 비교한 결과 Limerinos식의 적용이 가장 타당한 것으로 판단하였다.

식생수로에서의 조도계수의 분석으로 Ree and Palmer (1949)는 식생의 높이가 수심에 비해서 작을 경우 식생사이의 흐름(intermediate flow)의 지체정도(retardance class)를 평균유속(PIC3140.gif)과 수리반경(PIC31AF.gif)의 곱에 의한 PIC31B0.gif관계를 도표를 통해서 제시하였다. 이 실험은 주로 수중의 식생에 대해 실험한 것으로 지체정도는 PIC31C0.gif의 값이 커질수록 감소함을 보였다. 이는PIC31E1.gif이 커질수록 식생의 구부러짐이 커지면서 잠수도가 증가함에 있는 것으로 간주된다. Kouwen and Li (1980)는 식생의 높이와 강성(stiffness)을 매개변수로 하여 수중식생에 의한 마찰계수 결정의 대안을 제시하였다. Kouwen et al.(1981)은 PIC31F1.gif의 실험적 속성에 의해 이 관계는 경사가 5% 보다 작거나 식생이 짧고 강하면 타당하지 못함을 제시하였다. Temple et al.(1987)은 큰 입자를 가진 하상재료의 크기보다 수심이 큰 흐름에서는 하상재료 사이의 흐름층이 상대적으로 작아지고 하상재료 상부의 흐름층이 커짐으로 이들 사이의 흐름은 상대적으로 무시 가능하므로 저항계수는 일정하게 됨을 규명하였다. Wu et al.(1999)은 식생이 수중에 잠긴 경우와 잠기지 않은 경우에 식생의 밀집도를 정의하고 이에 따른 조도계수, 항력을 포함한 제반 수리특성의 변화를 분석하였다.

식생이 있는 하천에서의 조도계수 산정에 관한 국내의 연구는 Lee et al.(2009), Kim et al.(2010)의 연구가 있다. 이와 같은 연구배경에 의해서 토석류 유입하천에서의 흐름 저항의 산정을 식생에 의한 흐름 산정 기법을 이용하여 제시할 필요가 있을 것으로 평가된다.

2.2 조도보정 블록 수로에서 조도 특성

큰 입자를 가진 조도보정 블록에 가하는 흐름저항은 그 크기에 따른 상대수심에 의해 다르다. 큰 입자를 가진 하상재료가 있는 조도보정 블록 수로에서의 항력의 변화에 따라서 Manning의 조도계수는 바닥조도계수(PIC3202.gif)와 벽면조도계수(PIC3222.gif)이다. 바닥저항은 바닥면의 거칠기 보다는 하상재료의 거칠기에 지배되므로 바닥조도계수는 하상재료 거칠기 계수로 나타냈다(Fathi-Maghadam and Kouwen, 1997). 시험수로의 벽면과 바닥의 서로 다른 조도로 구성되고 단면적(PIC3233.gif)은 벽면지배 단면적(PIC3243.gif)과 바닥지배단면적(PIC3254.gif)인 PIC3274.gif이고 단면적은 수로 폭(PIC3285.gif)과 수심(PIC3295.gif)의 곱이고 평균유속은 수로단면에 균일하게 분포된다고 가정한다.



여기서 PIC3325.gif는 평균유속, PIC3336.gif는 마찰경사로 수면경사 또는 등류흐름에서 바닥경사이다. PIC3346.gifPIC3357.gif는 벽과 바닥에서 각각 수리반경으로

PIC3368.gifPIC3388.gif 이다. 유리벽의 경우는 PIC3389.gif는 0.01을 사용(Graf

and Chhun, 1976)한다. 바닥 조도계수는 PIC33B9.gif로부터

산정 가능하다. 하상재료에 기인한 항력을 추정하기 위해서 등류 흐름방향의 일정구간(PIC33C9.gif)에서의 중력에 의한 힘(PIC33DA.gif)와 바닥재료와 수면에서의 항력(PIC33EB.gif)과 마찰력(PIC33FB.gif)에 의한 힘의 균형은 다음과 같다(Fig. 1).


Fig. 1. Force Balance for a Given Control Volume


하상재료가 수중에 잠기면서 등류흐름에서 하상재료 상단의 흐름상부의 중력 PIC346C.gif과의 평형을 위한 하상재료와 상부흐름사이에 전단응력 PIC347C.gif가 존재한다. 여기서 PIC34CB.gif이다. 하상재료 사이의 흐름에서 항력은 전단저항력과 중력성분 PIC34FB.gif와 같게 작용한다(Fig. 1).

여기서 PIC351B.gif는 물의 밀도, PIC356B.gif는 중력가속도이다. PIC359A.gif는 하상재료에 작용하는 항력이고, PIC35BB.gif는 수로의 벽과 바닥에 의한 표면 마찰력이다. 벽과 바닥은 매끄러운 재질로 만들어져 있으므로 PIC35CB.gif의 값은 상대적으로 매우 작다. Fenzl (1962)은 등류수로의 식생수로 실험에서 이 값은 PIC35DC.gif에 비해서 무시할 정도로 작음을 제시하여 무시하였다. 항력은 중력에 의한 힘과의 평형으로 다음과 같다.


여기서 PIC362C.gif는 항력계수, PIC363D.gif는 하상재료의 면적계수로 수로 단위길이당의 수류의 체적에 따른 하상재료의 면적을 나타내는 밀집도와 하상재료의 종류, 밀도 및 형상에 따라 달리한다. PIC364D.gif는 하상재료의 크기로 일정하다고 간주한다. PIC366E.gif은 수로 PIC367E.gif을 따른 하상재료의 전면 면적이다. 따라서 항력, 전단력과 중력의 평형에서 다음과 같다.


여기서 PIC36EE.gif이고, 위의 식은 하상재료의 항력계수(PIC370E.gif)를 산정하는데 사용되고, 하상재료의 형상에 의해 결정된다. 이식은 등류흐름에 대해서 유도한 식으로 항력을 계산하는 운동량방정식을 적용함으로써 부등류에 적용 가능하다. 개수로 실험에서 벽면효과는 무시하여 대부분의 흐름 에너지의 소모는 바닥 하상재료 저항에 기인하는 것으로 간주한다. Wu et al.(1999)은 식생에 의한 조도계수의 변화의 실험적 규명에서 벽면의 지배단면적은 바닥의 지배단면적에 비해 현저하게 작음을 도표로 제시하여 흐름단면을 PIC371E.gif를 바닥지배단면적 PIC373F.gif로 대치하고 그에 따른 수리수심은 PIC377E.gif로 가능하고 바닥의 조도계수는 다음의 관계를 가진다.


조도보정 블록을 가진 수로에서의 조도계수의 추정을 위하여 하상에 석고모형을 이용하여 조도블록을 재현하였다. 조도계수는 조도블록의 밀집도를 정의하여 Manning 식을 이용하여 산정하였다. 밀집도는 Wu et al.(1999)이 식생수로에서 식생의 면적밀집도와 체적밀집도를 정의한 내용과 같이 산정하였고, 조도계수의 변화를 체적밀집도와 다양한 수리특성과의 상관성을 규명하였다.

3. 실험내용 및 방법

3.1 실험수로의 설계 및 계측

조도보정 블록에 의한 조도계수를 산정하기 위하여 개수로 모형실험을 수행하였다. 실험 장치는 가변 경사식으로 유량을 공급하는 고수조와 저수조의 각각 저수용량은 2m3이고, 6.75m3이다. 유량공급은 60Hz, 11kW의 원심력 펌프로 최대유량 2,800PIC387A.gif을 양수할 수 있고, 수로의 길이는 12m, 폭 및 높이는 0.4m이다. 수로로 양쪽 외벽은 10mm의 투명유리로 되어 있다. 유량은 Eq. 7을 이용하여 계산하였고, PIC389A.gif은 위어의 길이, PIC38CA.gif는 위어상의 전수두, PIC38EB.gif는 유량계수, PIC38FB.gif는 위어의 높이를 나타내며 각 지점별 수심을 측정하여 유속을 산정하였다.

PIC394A.gif, PIC39F7.gif    (7)

3.2. 모형실험계획 및 방법

조도보정 블록을 가진 수로에서의 조도계수의 추정은 Manning 공식을 이용하였고, 조도보정 블록은 Fig. 2와 같이 0.04m×0.04m, 0.04m×0.08m, 0.04m×0.12m 총 3cases의 원기둥 모형을 제작하였다. 조도보정 블록은 수로의 상류에서 4m 지점에 실험구간내에서 등류를 유도하기 위하여 길이 5m 구간에 일정한 간격으로 이격시켜 배치하였다(Fig. 3). 유량은 0.01~0.035m3/s으로 각각의 case별 9가지의 유량조건과 하류단의 웨어의 조절에 의한 다양한 수심에 대해 실험을 수행하였다. 조도계수를 분석하기 위한 수리특성의 검토는 조도보정 블록수로의 블록Reynolds수 PIC3C0F.gif, 유속과 동수반경의 곱인 PIC3C30.gif, 체적밀집도, 조도보정 블록의 항력계수 PIC3C60.gif 등의 변수를 이용하였다. 여기서 PIC3C70.gif는 물의 동점성계수이다. Table 1는 실험계획이다.



(a) Dimension of Roughness Blocks

(b) Experimental Design

Fig. 2. Model Dimension and Experimental Design

PIC3B33.gif    PIC3BE0.gif

Fig. 3. Photos Showing Experiments

각 실험의 경우에 면적밀집도는 0.199이고, 체적밀집도는 흐름의 특성에 따른 수심의 변화로 달리하며, 하류단의 웨어의 조정에 의해 case I의 경우 0.0258m에서 0.0422m의 범위, case II는 0.0493m에서 0.0824m의 범위, case III은 0.0645m에서 0.2337m의 범위이다. Froude수가 증가에 따른 유속의 증가와 수심의 감소로 체적밀집도는 상대적인 변화로 커졌다. 아울러 수로의 경사는 일정하게 유지하고 하류단의 웨어의 조정을 통하여 수위를 0.026m에서 0.234m까지 변경시켜 실험을 수행하였다.

하상에서의 조도보정 블록의 면적 밀집도와 체적밀집도는 Wu et al.(1999)이 식생수로에서 제시한 방법을 사용하여 Eq. 8와 같이 정의하였다.

Table 1. Experimental Schemes

Types

Experimental Design

Tail-water Depth

(PIC3C81.gif)

Discharges Q(PIC3CA1.gif)

Area DensityPIC3CA2.gif

Rem.

Diameter

d(PIC3CB3.gif)

Height of Model

 T(PIC3CC3.gif)

Distance l(PIC3CD4.gif)

CaseⅠ

0.04

0.04

0.08

0.026~0.042

0.016~0.035

0.199

Circle

CaseⅡ

0.04

0.08

0.08

0.049~0.082

0.014~0.035

CaseⅢ

0.04

0.12

0.08

0.065~0.234

0.014~0.035

PIC3D42.gif,


4. 실험 결과 및 분석

Fig. 4는 실험에 의해 산정한 조도계수와 평균유속 PIC404A.gif와 수리반경 PIC405B.gif의 곱인 PIC406B.gif의 관계이다. PIC406C.gif의 값이 증가함에 따라 바닥마찰의 조도계수가 감소하여 일정함에 수렴하는 경험적인 양상을 볼 수 있다. 그 값의 범위는 0.02에서 0.04의 값으로 평균 0.03정도로 나타났다. 실험의 결과 조도블록의 높이가 큼에 따른 체적 밀집도가 큰 경우에 조도계수가 크게 나타났다. 따라서 정확한 조도계수의 산정을 위해서는 체적 밀집도를 고려할 필요가 있다.



(a) Each Case

(b) Total

Fig. 4. Relationships between PIC3E7F.gif and PIC3E8F.gif



(a) Each Case

(b) Total

Fig. 5. Relationships between PIC3FDB.gif and PIC402A.gif

Eq. 5에 의해 산정한 조도보정 불록의 항력계수는 조도보정블록의 체적밀집도를 감안한 항력계수이다. Fig. 5는 블록Reynolds수가 커짐에 따라 항력계수는 지수함수적으로 감소하여 일정한 값에 수렴한다. 이는 블록Reynold 수가 커지는 난류영역에서는 조도계수의 감소로 나타난 예와 같이 항력계수 역시 감소함으로 나타났다. 즉 블록 Reynolds수가 큰 완전난류(wholly turbulent)구간에서는 항력계수는 밀집도로 정의한 조도블록의 형상에 지배적이다.

Fig. 6은 바닥전단특성의 조도계수와 항력계수와의 관계를 나타내며, 항력이 커질수록 바닥전단특성의 조도계수가 커짐을 확인하였다. 또한 체적밀집도가 커짐에 따라 바닥전단특성의 조도계수가 커짐을 볼 수 있었다. 따라서 조도계수를 지배하는 항력계수와의 상관은 물론 체적밀집도 역시 조도계수를 지배함을 보여준다.



(a) Each Case

(b) Total

Fig. 6. Relationships between PIC4188.gif and PIC41A9.gif



(a) Each Case

(b) Total

Fig. 7. Relationships between PIC4313.gif and PIC43A1.gif

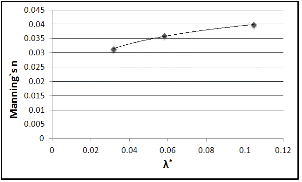

Fig. 8. Relation Curve of PIC445E.gif-PIC448E.gif with Same Block Reynolds Number

Fig. 7은 조도계수와 체적밀집도와의 관계곡선이며, 체적밀집도가 증가할수록 조도계수가 감소하는 것을 확인할 수 있었는데, 이는 실험 수로의 한계와 조도계수를 지배하는 인자가 체적밀집도보다 유량에 더 큰 영향을 받은 것으로 판단되어진다. Fig. 8에서는 흐름특성이 같은 블록Reynolds수를 가지는 각 경우에 대해 체적밀집도에 따른 조도계수를 분석한 결과를 나타낸다. 흐름특성이 같은 조건에서 조도계수의 변화는 체적밀집도에 따라 증가함을 보여준다. 따라서 조도계수는 수리특성에 크게 지배될 뿐만 아니라 체적밀집도에 지배됨을 확인하였다. 따라서 정확한 조도계수의 산정을 위해서는 흐름특성을 나타나는 블록Reynolds수와 체적밀집도에 의한 상관식의 개발이 요구된다.

Table 2은 PIC4D63.gif, PIC4DB2.gif-PIC4DD2.gif, PIC4E31.gif상관에 대한 관계곡선식이다. 먼저, PIC4E61.gif의 관계곡선식 Case별 결정계수가 높은 상관성을 보여주며 조도계수와 PIC4E91.gif의 밀접한 관련이 있음을 확인하였다.전체적인 실험에 대한 관계곡선식은 결정계수가 떨어지는 것을 확인하였다. 따라서 보다 정확한 조도계수의 산정을 위해서는 체적밀집도를 고려할 필요가 있음을 보여준다. PIC4EE0.gif-PIC4F10.gif의 관계곡선식에서는 높은 결정계수를 가지고 있었으며, 역시 체적밀집도의 차이에 다른 항력계수의 변화로 나타남을 보여준다. PIC4F20.gif-PIC4F50.gif의 관계곡선식은 결정계수 0.99의 높은 상관을 보였다. 바닥전단특성의 조도계수와 항력계수는 밀접한 관련이 있음을 확인할 수 있었다.

Table 2. Relation Equations of PIC44BE.gif, PIC44EE.gif-PIC44FE.gif, and PIC450F.gif

Types

Relation Equations

Correlation Coefficients


Case Ⅰ



Case Ⅱ



Case Ⅲ



Total




Case Ⅰ



Case Ⅱ



Case Ⅲ



Total




Case Ⅰ



Case Ⅱ



Case Ⅲ



Total



Table 3. Relation Equations of the Roughness by Block Reynolds Number and Volume Density

Types

Relation Equations

Correlation Coefficients


Case Ⅰ



Case Ⅱ



Case Ⅲ



Total



Table 3는 조도계수와 수리특성인 블록Reynolds수와 체적밀집도에 따른 상관관계식고, 결정계수가 0.88~0.98로 높은 상관성이 있다. 따라서 조도계수는 수리특성을 나타내는 블록Reynolds수와 체적밀집도와의 상관관계식의 사용이 정확한 조도계수를 산정할 수 있을 것으로 판단된다. Fig. 7에서는 체적밀집도가 커짐에 따라 조도계수는 감소하는 것으로 나타났으나, 이는 앞서 지적한 바와 같이 체적밀집도 보다는 수리특성인 블록Reynolds수가 보다 지배적인 이유이다. 따라서 조도계수는 블록Reynolds수와 체적밀집도와의 상관관계식의 사용이 정확한 조도계수를 산정할 수 있을 것으로 판단된다.

5. HEC-RAS를 이용한 조도계수 상관식의 검증

실험 유량 0.01~0.035m3/s의 범위에서 얻어진 조도계수와 실험결과를 토대로 블록Reynolds수와 체적밀집도에 의해 산정한 조도계수의 값을 비교분석하였다. 실험에서 얻은 조도계수와 그에 따른 수위, 유속의 관계를 상관관계식에서 얻은 조도계수를 이용하여 HEC-RAS모형에 의한 수위와 유속의 비교는 잘 일치함을 확인하였다(Table 4).

Fig. 9는 수리모형 실험에서 얻은 수심, 유속과 실험결과를 토대로 얻은 조도계수 산정식을 이용한 조도계수를 사용한 HEC-RAS에 의한 수심, 유속의 관계를 도식화한 것이다. 실험에 의한 결과와 수치실험에 의한 결과가 잘 일치함을 보여주어 블록 Reynolds수와 체적밀집도에 의해 산정한 조도계수의 사용성을 확인하였다. Fig. 10은 수리모형에서 얻은 조도계수와 실험결과를 토대로 얻은 조도계수 산정식에 의한 조도계수를 도식화한 것이다. 실험에 의한 결과와 산정식에 의한 값이 잘 일치함을 보여주어 블록Reynolds수와 체적밀집도에 의해 산정한 조도계수의 사용성을 확인하였다.

Table 4. Comparison of Hydraulic Characteristics between the Experiments and the HEC-RAS Results Using Relation Equation of Roughness Coefficient

Types

Experiments

HEC-RAS


(PIC4FA0.gif)

Block Reynolds Number

Volume Density PIC4FB1.gif

Roughness PIC4FC2.gif

Depth

(PIC4FF1.gif)

Velocity

(PIC5021.gif)

Roughness PIC50BF.gif

Depth

(PIC50DF.gif)

Velocity

(PIC510F.gif)

1

CaseⅡ

0.0139

13,176

0.0758

0.0599

0.3540

0.1400

0.0626

0.3550

0.1400

2

CaseⅢ

0.0155

16,733

0.0862

0.0635

0.3140

0.1660

0.0642

0.3150

0.1650

3

CaseⅢ

0.0248

28,502

0.0920

0.0477

0.2770

0.1770

0.0480

0.2800

0.1800

4

CaseⅢ

0.0251

21,170

0.0674

0.0535

0.2740

0.2340

0.0534

0.2750

0.2300

5

CaseⅡ

0.0275

18,631

0.0507

0.0476

0.2595

0.2390

0.0434

0.2650

0.2350

6

CaseⅠ

0.0312

37,625

0.0369

0.0250

0.2155

0.3649

0.0285

0.2200

0.3620

7

CaseⅡ

0.0312

27,917

0.0710

0.0287

0.2430

0.2990

0.0314

0.2450

0.2950

8

CaseⅢ

0.0325

43,432

0.2337

0.0383

0.2240

0.3510

0.0375

0.2250

0.3450

9

CaseⅠ

0.0327

41,836

0.0422

0.0201

0.1885

0.4337

0.0223

0.1895

0.4310

10

CaseⅡ

0.0328

23,774

0.0581

0.0359

0.2230

0.3580

0.0346

0.2250

0.3550

11

CaseⅡ

0.0329

31,489

0.0765

0.0247

0.2100

0.3640

0.0266

0.2150

0.3560

12

CaseⅡ

0.0331

34,135

0.0824

0.0222

0.2080

0.3960

0.0242

0.2150

0.3900

13

CaseⅠ

0.0342

36,721

0.0302

0.0300

0.2635

0.3249

0.0296

0.2620

0.3300

14

CaseⅡ

0.0348

28,496

0.0655

0.0288

0.1930

0.4290

0.0277

0.1950

0.4200



Fig. 9. Comparison of Hydraulic Characteristics between the Experiments and the HEC-RAS Results Using Relation Equation of Roughness Coefficient

6. 결 론

본 연구에서는 조도보정 블록수로에서의 조도계수의 특성을 분석하였다. 하상재료의 특성을 나타낼 수 있는 체적밀집도를 정의하고, 조도계수의 산정을 위한 다양한 수리특성의 분석으로는 PIC52F6.gif, 블록Reynolds수, 항력계수 및 바닥전단 특성의 조도를 계산하여 다음과 같은 결론을 얻었다.


Fig. 10. Comparison of Roughness Coefficients between the Experiments and the Results by Relation Equation

1)평균유속 PIC5356.gif와 수리반경 PIC5366.gif의 곱인 PIC5377.gif의 값이 증가함에 따라 바닥마찰의 조도계수가 감소하여 일정함에 수렴하는 경험적인 양상을 확인하였다. 실험결과 조도블록의 높이가 큼에 따른 밀집도가 큰 경우에 조도계수가 크게 나타났다. 따라서 정확한 조도계수의 산정을 위해서는 체적밀집도를 고려할 필요가 있다.

2)블록Reynold수가 증가할수록 조도블록의 항력계수가 감소하여 일정값에 수렴하는 것을 확인할 수 있었다. 이는 블록Reynold 수가 커지는 난류영역에서는 조도계수의 감소로 나타난 예와 같이 항력계수 역시 감소함으로 나타났다. 블록Reynolds수가 큰 난류구간에서는 항력계수는 밀집도로 정의한 조도블록의 형상에 지배적임을 볼 수 있다.

3)항력이 커질수록 바닥전단특성의 조도가 커짐을 확인하였다. 또한 체적밀집도가 커짐에 따라 바닥전단특성의 조도가 커짐을 알 수 있었다. 따라서 조도계수는 이를 지배하는 항력계수와의 상관은 물론 체적밀집도와의 상관이 있음을 확인하였다.

4)흐름특성이 같은 블록Reynolds수를 가지는 실험조건에 대해 체적밀집도에 따른 조도계수를 분석한 결과, 즉 흐름특성이 같은 조건에서 조도계수는 체적밀집도에 따라 증가함을 보여준다. 조도계수는 수리특성에 크게 지배될 뿐만 아니라 체적밀집도에 지배됨을 확인하였다. 따라서 정확한 조도계수의 산정을 위해서는 흐름특성을 나타나는 블록Reynolds수와 체적밀집도에 의한 상관식의 개발이 요구된다.

5)PIC5388.gif, PIC53A8.gif-PIC53A9.gif, PIC53C9.gif상관에 대한 관계곡선식을 제시하였다. 아울러 정확한 조도계수를 산정할 수 있는 블록Reynolds수와 체적밀집도와의 상관관계식을 제시하였다.

6)실험결과를 토대로 블록Reynolds수와 체적밀집도에 의한 조도계수 산정식을 이용한 HEC-RAS의 수리특성 분석결과는 실험에 의한 결과와 잘 일치함을 보여주어 개발한 조도계수 산정식의 적용성을 확인하였다.
