Mobile QR Code QR CODE : Journal of the Korean Society of Civil Engineers

  1. 성균관대학교 건설환경시스템공학과 박사수료 ()
  2. 서울시립대학교 토목공학과 초빙교수 ()
  3. 성균관대학교 건설환경시스템공학과 교수 ()


철근콘크리트 슬래브교, 도로교 설계기준, 남북한 도로교, 설계트럭하중
Reinforced concrete slab bridges, Bridge design specification, South-north korean bridges, Design vehicle load

1. 서 론

1.1 연구의 배경 및 목적

남북이 약 60년간 정치적․이념적 대립 속에서 분단국가로 지속되면서, 건설분야에 대한 상호교류가 충분히 진행되지 못했다. 또한 최근 경색국면이 더욱더 장기화될수록, 각각의 사회 인프라에 대한 건설과 운영에 관련 이론적․기술적 차이로 인해, 향후 공동 사용시 다양한 문제가 발생될 것이다. 비록 2000년 6.15 남북 정상회담이후, 제한된 지역 내에서 인적․물적 교류가 이루어지기 위해 일부구간의

도로연결 사업이 시행되었고, 남북철도․다수의 도로 연결사업 등이 추가적으로 검토된 바 있었으나, 실질적으로 지속되지는 못했다.

그러나 남북은 언제든 화해의 국면이 다시 찾아올 것이고, 공동의 발전을 위해 보다 많은 교류가 이루어질 것이며, 더 나아가 통일을 대비하여 남북 도로연결 공사와 같은 인프라 건설을 공동으로 추진하거나, 기존 인프라를 공동으로 사용해야 할 것이다. 따라서 공통으로 사용할 수 있는 시방서 작성은 반드시 필요하게 되며, 이를 위해서 Kwon, Youngin, et al.(2008)은 ‘남북 도로교통건설기술 공통시방서 작성’을 진행한 바 있다. 그러나 선행 자료가 거의 없는 상태에서 연구가 추진되었기 때문에, 사실상 남한의 다수 도로설계기준과 북한의 ‘운수건설총서-도로건설(Lim, Kenubok, et al., 1999)’을 상호 연계한 수준에 머무르고 있다. 또한 후속적인 기술교류 연구사업이 진행되지는 못하여, 실질적으로 많은 구조물에 대한 세부 설계기준 검토는 구체적으로 이루어지지 못한 상태이다.

1.2 연구의 범위

이에 본 연구는 남북한 중소 교량에서 보편적으로 사용하는 철근콘크리트 도로교에 대한 북한의 설계기준과 설계사례 등을 분석하고, 남한과의 비교를 통해, 향후 도로교 건설과 사용시 공통된 기준정립과 상호 통행에 대한 안전성 확보 등을 검토할 수 있도록 수행하였다. 특히 북한의 철근콘크리트 슬래브교에 대한 일반적인 사항과 표준설계 제원 및 특성 등에 대하여, 남북한 설계기준과 설계사례 등을 토대로 비교․분석하였다. 또한 상이한 설계트럭하중에 대한 구조해석을 수행하여, 활하중 영향에 대한 북한 교량의 등급과 성능을 추정할 수 있도록 하였고, 이를 통해 남북이 공동으로 교량을 사용함에 있어서, 다양한 사항을 예측할 수 있도록 기초적인 분석을 수행하였다. 본 연구를 수행함에 있어서, 국내 기준은 많은 관련 문헌을 토대로 충분한 자료를 확보할 수 있었으나, 북한의 관련 자료는 제한적인 범위 내에서 검토하였고, 특히 남북과학기술교류협력사업 수행당시 확보한 ‘운수건설총서-다리건설(Kim, Hyunwook, et al., 1999)’ 등의 자료를 근거로 추진하였다.

2. 기존연구 문헌 고찰

기존 문헌(Kim, Seongwook., 2008)에 따르면, 남한은 1961년 도로법 제정이후, 도로의 구축․정비에 대한 목적을 교통 발달과 공공복리의 향상에 기여하기 위한 사회간접자본시설로 추진해왔다. 이에 반해, 북한은 도로를 ‘자동차와 같은 운수 수단과 사람의 교통을 보장하기 위해 건설한 비교적 큰 길’로 규정하고, ‘도로운송은 30km이내의 단거리로 국한한다.’는 원칙 아래, 경제와 생활의 편의를 도모하기 위한 것이라기보다는, 중․장거리 철도운송의 보완적 수단으로 ‘근거리 물자수송과 통행’ 용도로만 활용해왔다. 따라서 북한은 대외적으로 국력 및 문화발전의 수준을 보여주기 위한 상징으로 도로를 인식하고 있기 때문에, 일부 노선이외에는 전반적으로 크게 발전하지 못했다. 그러다가 1990년대 후반에 이르러서야 비로소 도로법을 제정(1997)하였고, 도로건설에 대한 설계기준 역할을 하는 운수건설총서를 발행하였다.

남북이 본격적으로 사회기반 인프라 시설에 대한 공통의 설계기준이 필요하게 된 것은, 2000년부터 추진된 개성공업지구 건설의 일환으로 추진된 국도 1호선과 7호선의 연결공사(2003∼2004)가 시행되면서부터라 할 수 있다. 이와같이 상호교류에 대한 분위기에 접어들면서, 교육과학기술부는 ‘남북과학기술교류협력사업’을 추진하였고, 그 중 ‘남북 도로교통건설기술 공통시방서 작성’ 연구가 진행되었다. 이 연구가 추진되던 시기에도 50여년간 분단된 상황에서, 도로교통 건설과 관련한 선행연구를 찾아볼 수 없었기 때문에, 사실상 유일한 연구 자료라 할 수 있다. 그러나 이 연구 또한 연구기간, 남북 관계기관의 지원범위, 군사분계선 왕래절차 등 다양한 제약조건으로 인해, 남한의 도로건설기준(도로의 구조·시설 기준에 관한 규칙, 2006), 도로공사 표준시방서(건설교통부, 2003) 및 고속도로공사 전문시방서(한국도로공사, 2004) 등에서 제시하고 있는 기본적 항목에 근거하여, 북한의 운수건설총서 도로건설 편 내용을 상호 비교하고, 공통화하는 수준에 머물렀다. 따라서 구조물별 세부기준에 대한 내용은 제외되었기 때문에, 본 연구와 관련된 북한의 철근콘크리트 도로교 설계기준과 관련된 선행연구는 사실상 찾아보기 어렵다.

3. 철근콘크리트 도로교 일반사항

3.1 도로교 관련기준

북한은 기본적으로 일제시기에 건설된 도로ㆍ교통인프라를 개ㆍ보수 하거나, 일부 추가 건설하였기 때문에, 남한의 1970년대 수준이라 할 수 있으며, 관련 기준도 일제 강점기 시기에 제정되어 사용하던 기준들을 그대로 차용하거나, 일부 추가 도입하는 정도에 지나지 않았다. 특히 도로교 설계기준은 ‘도로다리 설계규정(1926)’, ‘강철도로다리 설계규정(1936)’을 토대로, 세부 내용을 적절히 개정하여 적용해오다가, 1990년대 이르러서 비로소 도로법(1997)을 제정하였고, 1986년 다리설계기준 개정안을 근거로 1999년부터 극한상태설계법을 수록한 ‘운수건설총서-다리건설’ 편을 발행했다. 남한은 해방이후 전쟁을 거쳐, 1961년 도로법 제정과, 도로법 시행령(1962년 제정), 도로법 시행규칙(1964년 제정), 도로구조령(1965년 제정), 설계기준 등을 순차적으로 정비하였으며, 1972년 ‘콘크리트 도로교 설계표준시방서(1972.12)’를 제정하였다. 특히 이 과정에서, 해방이후 철근콘크리트 도로교의 설계법은 허용응력설계법을 기초로 하고 있다가, 1983년(도로교 표준시방서) 콘크리트 도로교의 경우 강도설계법으로, 2012년(도로교설계기준)에 이르러서는 한계상태설계법으로 순차적인 도입이 이루어졌다.

3.2 교량급수 및 설계하중

북한의 운수건설총서 다리건설(Lim, Kenubok, et al., 1999)과 Han et al.(2013)에 따르면, Table 1과 같이 차도의 너비는 도로의 급수에 따라 정하고 있으며, 도로의 급수는 1∼6급, 도로다리의 등급은 1, 2등급, 하중은 자동차짐 하중과 특수짐 하중 등으로 구분하고 있다.

북한의 도로다리 설계활하중에 있어서, 자동차짐 하중은 1953년을 기점으로 도입하였고, 표준이동하중을 도식화하여 사용하였으며, 자동차짐-13, 10, 8과 무한궤도짐-60, 30 등으로 구분하여 사용하였다. 특이한 점은 일제강점기에 사용하던 자동차 하중 재하방식인 종방향 1대 재하와는 달리 자동차 대열하중을 채택하였다. 이후 통행하는 차량의 총 중량과 통행량 증가 등으로,

Table 2. Summary of Bridge Design Vehicles in North Korea

Kind of Design

Standard Vehicles

Characteristics of Standard Design Vehicles

Breadth of

a Truck

Load Class.

Total Weight

(kN)

Front wheel

Weight (kN)

Middle wheel

Weight (kN)

Rear wheel

Weight (kN)

Wheel Base

(m)


1999. 12 ~

Truck Luggage

Load-30

Heavy

300

60

120

120

6

1.6

0.5

1.8

0.5

Standard

220

60

-

160

6

Truck Luggage

Load-22

Heavy

220

40

90

90

6

1.6

Standard

160

40

-

120

6

Truck Luggage

Load-15

Heavy

150

30

60

60

6

1.6

Standard

110

30

-

80

6

Table 2와 같이 자동차짐-30, 22, 15와 특수짐-80, 60으로 상향 조정되어 적용하고 있으며, 기준하중도식은 Table 3과 같다.

3.3 사용재료 및 특성

Table 1. Road, Bridge, and Vehicle Load Classification in North Korea

Road

Class.

Lane Width (m)

Bridge

Class.

Vehicle Load

Class.

Width

No. of Lane

1

3.75

2 and more

Truck Luggage Load-30,

Special Luggage Load-80

2

3.5

2

3

3.5

2

4

2.75

2

Truck Luggage Load-22

Special Luggage Load-60

5

2.5

1 and more

6

2.5

1

Table 3. Truck Array of Design Vehicle Loads in North Korea

Load Class.

Truck Array

Bridge Class.

Truck Luggage

Load-30


Truck Luggage

Load-22


Truck Luggage

Load-15


Ⅱ and below

Special Luggage Load-80


Heavy tow truck, Ⅰ

Special Luggage Load-60


Caterpillar tractor, Ⅰ



Table 4. Allowable Stress of RC Bridges in North Korea (MPa)

Classification

C15

C20

C25

C30

Nomina Compression Strength PIC7DDE.gif

14.5

18.0

21.0

24.5

Nomina Bending Compression Strength PIC7DEE.gif

18.0

22.0

26.0

31.0

Compression

Allowable Stress

7.2

8.7

10.0

11.2

Ratio

0.5

0.48

0.48

0.46

Bending Compression

Allowable Stress

9.0

11.0

12.5

14.0

Ratio

0.5

0.5

0.48

0.45

Shear

Allowable Stress

1.4

1.7

2.0

2.2

Ratio

0.1

0.09

0.1

0.09

북한도 남한과 같이 풍부한 시멘트 자원을 적극 이용하여, 가급적 철근콘크리트 구조로 도로교를 건설하도록 유도하고 있으며, 1986년 개정안을 기점으로, 이전에는 허용응력설계법을, 이후에는 극한강도설계법을 채택하고 있다. Table 4와 5는 각각 허용응력설계법과 극한강도설계법에서 적용하고 있는 콘크리트의 응력을 나타내고 있으며, Table 6은 휨부재 설계를 위한 구부림누름 계산세기와 남한의 강도설계법에 사용되는 최저설계기준을 상호 비교한 것이다.

일반적으로 북한에서는 Table 6에서와 같이 무근콘크리트 구조는

Table 5. Concrete Strength of RC Bridges in North Korea (MPa)

Concrete Strength

Strength by Concrete Grading

C15

C20

C25

C30

Nominal Compression Strength PIC7E1E.gif

14.5

18.0

21.0

24.5

Nominal Bending Compression Strength PIC7E1F.gif

18.0

22.0

26.0

31.0

Compression PIC7E30.gif

Design Strength

7.8

10

12.5

14.4


0.54

0.56

0.60

0.59

Bending  Compression PIC7E61.gif

Design Strength

9.7

12.5

15.0

17.5


0.54

0.57

0.58

0.56

shear PIC7E91.gif

Stress Intensity

2.6

3.2

3.9

4.5


0.18

0.18

0.19

0.18



Table 6. Specified Compressive Strength of Concrete for RC Bridges (MPa)

Type of Member

Design Strength of Concrete Bending  Compression  in North Korea (PIC7EB3.gif)

Design Strength in South Korea PIC7EC3.gif0.85PIC7ED4.gif(PIC7EE5.gif)

C3.5

C5

C7.5

C12.5

C15

C20

C25

C30

C35

C40

C50

Plain Concrete

1.5

3.0

4.5

6.5

8.0

10.5

12.5

14.5

-

-

-

13 (18)

Reinforced

Concrete

Mass Production

-

-

-

-

9.7

12.5

15.0

17.5

-

-

-

15.17 (21)

Except Mass Production

-

-



-

9.0

11.5

14.0

16.3

-

-

-

Prestress

Concrete

Mass Production

-

-

-

-

-

-

-

17.5

20.5

25.5

30.5

Pre-tension

25.29 (35)

Except Mass Production

-

-

-

-

-

-

-

16.0

19.0

24.0

28.0

Post-tension

21.68 (30)

Table 7. Strength of Reinforced Bar for RC Bridges (MPa)

Property

Reinforced Bar

Steel 3

Steel 4

Steel 5


Nominal Strength

240

260

280

400

Design Strength

190

210

240

300

Ratio

0.79

0.81

0.86

0.75

Modulus of Elasticity





Table 8. Cover Thickness of the Main Reinforcement (cm)

Exposure Condition

Slab

Beam

Column

Unexposed to the Rain and Wind

1.5

2.5

3.0

Exposed to the Rain and Wind

2.5

3.0

3.5

Exposed to Harmful Gases

3.0

3.5

4.0

Exposed to Severe Climate Change

4.0

5.0

5.0

C3.5∼C30으로 등급을 구분하고, 계수가 적용된 강도(계산세기) 1.5∼11.5MPa로 계산한다. 철근콘크리트 구조는 C15∼C30 등급으로, 공장 생산시에는 7.8∼14.4MPa, 현장타설 시에는 7.2∼13.2MPa로 계산한다. 아울러 프리스트레스콘크리트(예비응력콩크리트) 구조인 경우는, C30이상으로 높은 콘크리트 등급을 확보하기 위해 물시멘트비를 0.4∼0.45로 정하고, 콘크리트 수축 등에 의한 응력손실을 작게 하기위해, 시멘트 사용량은 450kg/PIC7F66.gif 정도로 제한한다.

다리건설에 사용하는 철근은 구조용 탄소강으로 강3, 강4 및 강5 이고, 구조용 저합금강으로는 25PIC7F67.gif이다. 보통(원형)철근은 8, 12, 16, 19, 22mm 직경을 사용하며, 이형철근의 기하학적 특성 값은 남한과 동일하다. 철근의 세기는 Table 7과 같이 철근의 종류에 따라 계산세기와 탄성계수를 활용한다.

주철근의 콘크리트 피복두께는 Table 8보다 작지 말아야 하며, 힘분배철근(배력철근), 륵철근(띠철근), 그 밖의 구조적 철근들의 피복두께는 1.5cm 이상 되어야 한다. 또한, 주철근의 피복두께는 항상 철근직경 이상이 되어야 하며, 상판다리의 웃부분(상면)에서 상판 보호층이 예견될 때에는 3cm, 예견되지 않을 때에는 5cm 이상이어야 한다. 흙 속에 묻히는 구조는 기본적으로 7.5cm 이상, 그 밖의 구조에서는 직경이 16mm이상일 경우 5cm 이상, 16mm보다  작을 경우에는 4cm이상, 직접 바닷물의 영향을 받는 경우에는 7.5cm 이상이 확보해야 한다. 이에 반해 남한은, 수중에서 10cm 이상, 흙에 묻힌 경우 8cm 이상, 흙에 접하거나 노출된 경우 철근의 직경에 따라 4∼6cm 이상, 옥외 노출되어 흙에 접하지 않은 경우 2∼4cm 이상 확보해야 한다.

보통(원형)철근의 끝은 반원갈구리로 가공되어야 하며, 이형철근의 끝은 직각갈구리 또는 예각갈구리로 할 수 있다. 철근의 이음은 19mm 이상인 경우 용접이음, 19mm 이하인 경우는 결속이음을 하며, 겹침길이는 Table 9와 10과 같다.

이와 같은 특성들을 반영하여 Table 11과 같이 극한강도계산법에 따라 휨 부재와 그 밖의 부재 등을 설계한다

Table 9. Overlap length of the Semicircle Plain Reinforcement Hooks

Steel

Type

PIC7F87.gif  by Concrete Grading

C15

C20

C25

C30

Steel 3

36

29

25

20

Steel 4

33

32

27

22

Steel 5

45

37

31

26



Table 10. Overlap length of the Right, acute angle Deformed Reinforcement Hooks

Steel

Type

PIC7FA7.gif  by Concrete Grading

C15

C20

C25

C30

Steel 3

27

22

20

20

Steel 4

30

24

21

20

Steel 5

34

28

24

20

.

Table 11.  Summary of Flexural Member Notations and Equations



Notation

Flexural Member Equation

North Korea

South Korea

North Korea (Limit State Equation)

South Korea (Ultimate Strength Design)

1




2



3



4



5



6



7



8








(Double Reinforced Rectangle Beam)







(Double Reinforced Rectangle Beam)


9



10





Table 12.  Superstructure Type and Properties of Reinforced Concrete bridges (Simple Beam)

Superstructure Type

North Korea

South Korea

Bridge Type

Span

(approximately)

Ratio of Girder Hight

Limit Skew Angle

Bridge Type

Span

(approximately)

Ratio of

Girder Hight

Limit Skew Angle


Slab

(통판다리)

∼8m and

below


45°

Slab

∼10m


45°


Round Hollow Slab (원형구멍 판다리)

∼15m and below

-

-

Hollow Slab

12∼18m


30°


Rectangular Hollow Slab

(함형구멍 판다리)


T Girder

(T형 보다리)

10∼25m


-

T Girder

5∼15m


30°


Hollow Girder

(함형 보다리)

∼30m


-

Box Girder

20∼40m


30°

4. 철근콘크리트 슬래브교 세부 구조기준

4.1 철근콘크리트 슬래브교

북한의 철근콘크리트 도로교에 대한 상부구조는 Table 12와 같이 구분하고, 기본지지 구조가 판으로 된 다리를 통상 판다리로 통칭하며, 구조가 간단하여 8m이하의 단경간 단순보로 널리 사용하고 있다. 철근콘크리트 판다리 구조는 1967년도 다리설계기준에 따라, 당시 도로교 1등급과 2등급의 이동하중인 자동차짐-13, 10에 준하여 설계하였고, 다리설계기준개정(1986)이전까지 Table 13, 14와 같이 표준설계로 건설해왔다. 이때, 차도너비는 1등급일 경우 5∼6m, 2등급일 경우 5m로, 각각 계산경간은 2, 3, 4, 5, 6m를 표준화하여 사용해왔다.

Table 13. Dimension of General Slab Bridges in North Korea (m)

Design Load

Dimension

Span

Road way

2.0

3.0

4.0

5.0

6.0

Truck Luggage

Load-10

Slab Length

2.3

3.3

4.3

5.3

6.3

5.0

Slab Height

0.17

0.20

0.23

0.26

0.29

Abutment Height

2∼3

2∼3

2∼4

3∼5

3∼5

Truck Luggage

Load-13

Slab Length

-

3.3

4.3

5.3

6.3

5.0

Slab Height

-

0.24

0.27

0.3

0.34

6.0

Abutment Height

-

2∼4

2∼5

2∼5

2∼5

7.0



Table 14. Standard Design Dimension of Simple Slab Bridges in North Korea

Classification

Span  (PIC84CA.gif, m)

Standard Design Cross Section

2.5

3.0

3.5

4.0

4.5

5.0

Dimension

Slab Length(L)

2.78

3.3

3.88

4.36

4.95

5.48


Clear Span(PIC8529.gif)

2.22

2.70

3.17

3.64

4.05

4.52

Slab Height(h)

0.28

0.30

0.33

0.36

0.45

0.48

Reinforced

Main Bar

26ø16

22ø22

Bent Bar

27ø16

23ø22

Upper Longitudinal Bar

26ø9

22ø12

Distributing Bar

32ø9

38ø9

44ø9

50ø9

48ø12

Stirrup

432ø9

437ø9

442ø9

575ø9

562ø9

552ø9

Table 15. Member Dimension of a Modular Slab Bridge (m)

Span

Member Length (L)

Slab Thickness

(h)

Member Weight (kN)

2

2.3

0.18

11

3

3.3

0.22

18

4

4.3

0.28

29

5

5.3

0.30

35



 (a) Continuous Wedge Type

(b) Individual Wedge Type

Fig. 1.  Modular Slab Bridges of North Korea (cm)

1986년 이후, 재료 및 시공기술 향상과 운행차량 등의 특성 등을 고려하여, 경간은 4∼8m로 연장하고, 차도너비는 3.5, 5.5, 6.5, 7.5, 9, 12, 16m로 확폭 했으며, 직각 판다리와 60°, 75°인빗놓인 판다리 등으로 표준화하여 현장에 적용하고 있다.

4.2 조립식 슬래브교

북한은 ‘공장과 다리 건설에서도 할 수만 있다면 콘크리트 블로크로 조립하는 것이 유리하다.(Kim, Hyunwook, et al., 1999)’는 방침아래 조립식 제작 및 시공을 적극적으로 추진하고 있다.

우선, 조립식 판다리는 Fig. 1과 같이 단위모듈별 접합방법이 크게 연속적 접합과 쐐기형 접합으로 나뉘며, 표준설계는 2, 3, 4, 5m의 경간에, 자동차짐-22, 무한궤도-60인 임시하중을 고려하여 계산한다.

조립식 판다리의 표준제원은 Table 14와 같고, 철근배근에서 경사철근이 설계되지만, 통판다리의 경우 슬래브 두께와 시공성 등을 고려하여, 상·하부 주철근을 직선으로 배치한다. 또한 Table 15는 조립식 판다리 부재의 표준제원을 나타냈다.

4.3 슬래브교의 근사계산

도로교 직각 판다리의 경우, 바퀴하중은 접촉면의 끝점에서 45° 경사로 분포한다고 보며, 분포도식은 Table 16과 같다. 일반적으로 판다리는 판이론이나 유한요소법 등에 의해 엄밀한 계산을 할 수 있지만, 설계에서는 근사적으로 단위너비 1m의 보도식에 의하여 계산한다. 이때 단위너비에 실리는 하중은 가로방향에서 도로 판다리인 경우에 한 개의 바퀴하중을 Table 16에서 계산된 작용너비로 나누어 재하한다

Table 16. Approximate Calculation of Slab Bridges

Class.

Approximate Calculation by a load shape

Load

Width


Wheel

Load


PIC8638.gif : One Wheel Load

PIC8649.gif : Width of a Wheel Load(PIC864A.gif=PIC865A.gif+PIC865B.gif/3 or 2PIC866C.gif/3 → Entera higher value and PIC866D.gifPIC868D.gif1.5m)

  PIC868E.gif : Approximate Calculation Load per Unit Width(1m)

Lateral

Load


.

5. 남북한 RC 슬래브 도로교 분석

5.1 표준설계 특성 분석

북한의 운수건설총서 다리건설에 제시하고 있는 철근콘크리트 슬래브교의 표준설계는 Fig. 2


Fig. 2. Design Trend of Standard Slab Bridges between North and South Korea



Table 17. Characteristic Values for Standard Slab Bridges between North and  South Korea

Classification

North Korea

South Korea

Dead

Load

Reinforced Concrete

25kN/m3

Plain Concrete

23kN/m3

23.5kN/m3

Asphalt Pavement

22kN/m3

23kN/m3

Live

Load

Total Weight of

 Design Vehicles

(Class.Ⅰ)

Truck Luggage

Load-30

DB-24

KL-510

Heavy

Standard

300kN

220kN

432kN

510kN

Longitudinal Load

Truck Array

One Vehicle of each Lane

Lateral Load

One Vehicle of

each Lane

One Vehicle of each Lane

Reduction Factor of

Multi Lane

Lane 2

-

-

0.9

Lane 3

0.85

0.9

0.8

Lane 4

0.75

0.75

0.7

Lane 5 ~

0.65

Lateral Truck Load



 Moving Line Load

(Class. Ⅰ)



와 같이 경간과 슬래브 두께로 구분할 수 있다. 이때 일반적으로 현장시공이나 조립식 시공 모두 2∼8m의 경간을 건설하며, 슬래브 두께는 현장시공인 경우 0.25∼0.73m, 조립식인 경우 0.18∼0.45m로, 품질 확보가 유리한 공장제작의 경우가 현장제작 보다 62∼72% 수준으로 제작된다. 이에 반해, 남한은 철근콘크리트 슬래브교의 최소두께를, 도로교설계기준(2010)에서 0.25m로 제한하고 있으며, ‘교량·가시설 표준도 개발 및 시공상세도 표준화(Jeong, Boseon, et al., 2010)’에서 제시한 1등교 단경간 철근콘크리트 슬래브교는 경간이 8∼15m, 슬래브 두께를 0.6∼1.35m로 구분하여 표준화하였다.

또한, Table 17과 같이 일반적인 남북한 표준설계는 1등교를 고려하였으나, 2∼5m 조립식 판다리의 경우, 2등교 설계활하중인 자동차짐-22와 특수짐-60을 사용하였다. 아울러 북한의 도로교 활하중 충격계수는 0.3을 사용하는 것이 일반적이다. 다차로 감소계수는 3차로일 경우 0.85, 4차로 이상일 경우 0.75이고, 1등교 선하중은 3.3kN의 등분포하중에 50kN의 집중하중으로 제시하고 있다.

이와 같이 다양한 표준설계 특성들을 반영하여, 남북한이 각각 제시한 철근콘크리트 단경간 슬래브교의 표준설계 제원은 Table 18과 같이 요약할 수 있다. 또한 이를 통해 북한은 주로 2∼8m 내의 소교량에, 남한은 8∼15m 내의 중·소교량에 철근콘크리트 슬래브교를 많이 채택하는 것을 알 수 있다.

세부적으로 Table 18을 통해 남북이 제시하고 있는 슬래브교의 표준설계 사례를 분석해 보면, 북한은 일반적으로 강3, C15를 사용하고 있으며, 이는 각각 강도값으로 190MPa, 9.7MPa의 최종 계산값이 적용된다. 이와 비교하여, 남한은 400MPa, 27MPa로, 계수가 적용된  최종 계산값은 340MPa(PIC87BE.gifPIC87CF.gif), 19.5MPa(PIC87DF.gif0.85PIC87F0.gif)이며, 북한보다 179%, 201% 큰 값이다. 또한 북한의 표준설계 사례에서 제시하는 주철근의 배근간격은, 교량폭과 연장에 관계없이 단위폭당 사용철근량이 거의 동일하다. 다만, 다수의 설계 경험을 토대로 단위길이당 주철근 대비 배력철근(힘분배철근)의 단면적 비는, 2∼10m 경간에서 각각 0.4∼0.12로 점진적으로 작아지는 지수분포를 나타낸다. 더불어 남한과 다른 설계트럭하중으로 계산되는 설계활하중계수는 1.4, 자중과 교면포장 등의 하중계수는 1.15로, 과거 남한의 콘크리트교 허용응력설계법에서 제시하는 증가계수 1.33, 1.15와 유사하다

Table 18. Summary on the Structural Analysis of Standard RC Slab Bridges between North and South Korea

Classification

Span

(m)

Mid-span (m)

Reinforcement Amount per

Unit Width (mm2/m)

Mid-span (kN·m)

Safety

Factor

Note

T

d

Truck Luggage (Load)



required

used

used  Reinforcement

Truck Luggage

Special Luggage

North

Korea

Field

Construction

(Class. 1)

3

0.3

0.275

1486.3

3290.4

D22,D22,D23

@450

or

D22@150

77.66

55.06

171.90

2.21

3.12

B = 12.0m

PIC8841.gif= 9.7MPa(C15)

PIC8852.gif= 190MPa

Truck Luggage Load-30, Special Luggage Load-80

(Modular : Truck Luggage Load-22,

Special Luggage Load-60)

4

0.36

0.335

1711.4

108.93

81.68

209.43

1.92

2.56

5

0.48

0.455

1950.5

168.62

128.87

284.45

1.69

2.21

Modular



(Class. 2)

2

0.18

0.155

1193.2

35.14

67.66

96.90

2.71

1.43

3

0.22

0.195

1524.2

56.47

103.24

121.90

2.16

1.18

4

0.28

0.255

1762.0

85.37

153.02

159.42

1.87

1.04

5

0.30

0.275

2288.2

119.56

220.78

171.92

1.44

0.78

8

0.45

0.425

3292.9

265.90

504.5

265.70

1.00

0.53

South Korea

(Standard Field

Construction,

Class. 1)

8

0.6

0.54

2472.2

3096.8

H22@125

435.79

540.16

1.24

B = 10.9m

PIC88B0.gif= 27MPa

PIC88C1.gif= 400MPa

DB-24

DL-24

9

0.6

0.54

3085.4

3575.2

H25,H22@250

538.28

618.53

1.15

10

0.65

0.59

3558.7

4053.6

H25@125

676.36

764.47

1.13

11

0.7

0.64

4049.4

4596.4

H29,H25@250

832.56

937.58

1.13

12

0.85

0.79

4108.0

4596.4

H29,H25@250

1053.40

1172.0

1.11

.

이와 같은 설계기준을 토대로 슬래브 두께와 철근량을 고려한 북한의 철근콘크리트 단경간 슬래브교는, 교량 중앙부의 휨에 대한 안전율이 자동차짐 하중일 경우 1.0∼2.71, 특수짐 하중일 경우 0.53∼3.12로 분석되었다. 또한, Fig. 3에서와 같이 단위길이당 주철근량이 유사한 표준설계 사례를 분석해보면, 1등교인 경우 자동차짐-30(중량차)에서 최대정모멘트가 발생하고, 변화추이로 볼 때 경간이 8∼9m사이에서 안전율이 1.0에 근접하고 있으며, 조립식 2등교는 자동차짐-22(중량차)로 8m에서 안전율이 1.0에 도달했다. 따라서 Table 18에서 제시된 북한의 표준설계는 경간 8m 내외가 한계인 것을 알 수 있었다. 특별히 2등교 설계활하중 특수짐-60(무한궤도차량)은 하중도식상

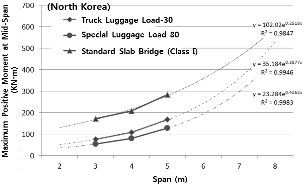

(a) Positive Moment of Standard RC Slab Bridges (Class.Ⅰ)

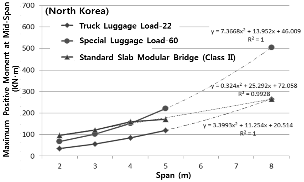

(b) Positive Moment of Standard RC Modular Slab Bridges (Class.Ⅱ)

Fig. 3. Maximum Positive Moment of Standard RC Slab Bridges in North Korea

특별한 교량에만 국한되어 반영하며, 특수짐 하중은 경간당 1대만 재하하도록 하고있다. 이와 비교하여, 남한의 표준설계는 8∼15m 경간을 제시하고 있으며, 8∼12m 사례를 볼 때, 중앙부 휨에 대한 안전율이 1.11∼1.24 수준으로 나타났다.

5.2 남북 설계활하중에 대한 영향 분석

앞서 살펴보았듯이, 북한은 가급적 다수의 설계 경험을 토대로 표준설계 및 조립식 다리건설을 유도하고 있다.

따라서, 본 연구에서는


RC Slab

 [Class. 2 ]

L=7.98m, B=12m

PIC8990.gif= 9.0MPa

PIC89A1.gif= 190MPa

PIC89A2.gif= :25kN/m3


(Example of North Korea)

Fig. 4. Bar Arrangement Drawing of Standard RC Slab Bridges




Fig. 5. Structural Analysis Results of the Example (Truck Luggage Load-22, Standard)




Fig. 6. Maximum Positive Moment of the Example

Fig. 4와 같이 표준화된 단순 판다리의 설계사례를 통해, 남북의 상이한 설계트럭하중에 따른 영향을 Fig. 5와 같이 분석하였다. 이를 수행하기위해, 북한의 1, 2등교 설계트럭하중 자동차짐-30, 22(표준, 중량차), 특수짐-80, 60과 남한의 DB-24, 18, 13.5 등을 고려하여 실시하였다.

해석 결과를 살펴보기 이전에, 먼저 남북의 설계트럭하중에 대한 종방향 재하방식을 살펴보면, 북한은 하중도식에 의한 대열하중이고, 남한은 DB하중으로 경간당, 차로당 1대 재하를 기본으로 한다. 그러나 남북 설계트럭의 종방향 축간거리와 트럭간 간격 등을 고려하면, 8m이하의 소교량에서는 북한도 차로당 1대만 재하될 수 있고, 경우에 따라서는 1개의 차축만  재하가 가능하다. 다만, 무한궤도 차량의 특수짐-60의 경우(종방향 4개축, 차축간 거리 1.2m, 각 축당 재하하중 200kN)는 자동차짐-22의 중량차보다 2배 수준으로 큰 하중이 재하된다.

결과적으로, Fig. 6과 같이 해석교량에 대한 중앙부 최대정모멘트는, 북한의 자동차짐-22 표준트럭(244.41kN·m)과 비교하여, 중량차는110%(268.92kN·m), 자동차짐-30(표준)은 117.3% (286.58kN·m), 특수짐-60은 216.8%(529.89kN·m), 특수짐-80은 131.8%(322.07kN·m), DB-24하중은 200.6%(490.37kN·m), DB-18하중은 162.8%(397.87kN·m), DB-13.5하중은 135.1% (330.25kN·m)로 나타났고, 북한의 자동차짐-22 중량차와 DB-13.5하중을 비교했을 때, 122.8%로 남한의 3등교 수준에 다소 미치지 못했다.

6. 결 론

비록 장기간 상이한 규범체계 하에 군사적 대치상황 속에서 여전히 경색된 국면에 있으나, 언제든 화해의 국면이 다시 찾아올 것이고, 공동의 발전과 더 나아가 통일을 위한 많은 교류가 이루어질 것으로 기대한다. 이에 본 연구는 남북한 중소 도로교에서 가장 많이 사용하고 있는 철근콘크리트 슬래브교에 대한, 남북의 설계기준을 토대로 해석적 기초연구를 수행하였다. 특히 북한의 설계기준과 표준설계 자료를 토대로, 북한의 철근콘크리트 슬래브교 휨설계 수준을 분석하였고, 남북한 상이한 설계활하중의 영향도 검토함으로써, 다음과 같은 결론을 도출했다.

우선, 북한은 1986년을 기점으로 도로교 설계기준을 허용응력법에서 극한상태설계법으로 변경하였으나, 기존 허용응력법에서 사용하던 내용을 대부분 준용하는 경우가 많았다. 또한 중소 도로교에서는 설계·시공 편의상, 경험적 설계를 근거로  표준화된 설계제원과 조립식 표준제원을 사용하고 있었다. 아울러 본 연구의 사례로 볼 때, 북한의 철근콘크리트 슬래브교의 표준설계 제원 한계경간은 8m 내외였고, 8m이하의 단경간 철근콘크리트 슬래브교의 중앙부 휨설계 수준은, 재료적 특성값과 설계트럭하중 등의 차이로, 특수짐-60(무한궤도차량)을 제외하고는, 전체적으로 남한의 교량 설계수준보다 작게 나타났다. 따라서 향후 남북이 상호통행에 대한 안전성을 확보하기 위해서는, 교량의 설계제원 및 재료적 특성을 고려한 사전분석이 반드시 이루어져야 할 것이다. 마지막으로, 본 연구를 통해 검토된 사항들이, 향후 남북한의 교류활성화를 촉진하는데 필요한 공통설계기준 작성시 기초자료로 활용될 것으로 기대한다.

Acknowledgements

References

1
Han, E.-S., Lee, I.-K., and Park, S.-K. (2013). “Study on Design Vehicle Loads of South and North Korean Highway Bridges.” International Journal of Highway Engineering, Vol. 15, No. 1, pp. 37-45 (in Korean).Han, E.-S., Lee, I.-K., and Park, S.-K. (2013). “Study on Design Vehicle Loads of South and North Korean Highway Bridges.” International Journal of Highway Engineering, Vol. 15, No. 1, pp. 37-45 (in Korean).Google Search
2
Jeong, B.-S., et al. (2010). A Study for the Development of Bridges and Temporary Facilities and Standardization of Shop Drawings, Report, Ministry of Construction and Transportation, Korea (in Korean).Jeong, B.-S., et al. (2010). A Study for the Development of Bridges and Temporary Facilities and Standardization of Shop Drawings, Report, Ministry of Construction and Transportation, Korea (in Korean).Google Search
3
Kim, H.-W., et al. (1999). A Series of Transportation Construction (Road Construction), Design Specification, Industrial Publishing Company, North Korea (in Korean).Kim, H.-W., et al. (1999). A Series of Transportation Construction (Road Construction), Design Specification, Industrial Publishing Company, North Korea (in Korean).Google Search
4
Kim, S.-W. (2008). A Study of North Korean Road Act, Report, Ministry of Government Legislation, Korea (in Korean).Kim, S.-W. (2008). A Study of North Korean Road Act, Report, Ministry of Government Legislation, Korea (in Korean).Google Search
5
Koh, H.-M., et al. (2012). Bridge Design Specification (Limit States Design), Design Specification, Ministry of Construction and Transportation, Korea (in Korean).Koh, H.-M., et al. (2012). Bridge Design Specification (Limit States Design), Design Specification, Ministry of Construction and Transportation, Korea (in Korean).Google Search
6
Kwon, Y.-G., et al. (2008). Set-up of South-North Road Traffic Construction Specification, Report, Ministry of Education, Science and Technology, Korea (in Korean).Kwon, Y.-G., et al. (2008). Set-up of South-North Road Traffic Construction Specification, Report, Ministry of Education, Science and Technology, Korea (in Korean).Google Search
7
Lim, K.-B., et al. (1999). A Series of Transportation Construction (Bridge Construction), Design Specification, Industrial Publishing Company, North Korea (in Korean).Lim, K.-B., et al. (1999). A Series of Transportation Construction (Bridge Construction), Design Specification, Industrial Publishing Company, North Korea (in Korean).Google Search
8
Ministry of Construction and Transportation. (2010). Bridge Design Specification, Design Specification, Ministry of Construction and Transportation, Korea (in Korean).Ministry of Construction and Transportation. (2010). Bridge Design Specification, Design Specification, Ministry of Construction and Transportation, Korea (in Korean).Google Search
9
Nam, Y.-K., et al. (2000). A Explanation and Guide about Rule of the Road Structure and Facility Standard, Report, Ministry of Construction and Transportation, Korea (in Korean).Nam, Y.-K., et al. (2000). A Explanation and Guide about Rule of the Road Structure and Facility Standard, Report, Ministry of Construction and Transportation, Korea (in Korean).Google Search
