1. 서 론

1.1 연구의 배경

건설기능직에 대해서 일반적으로 3D (Difficult, Dirty, Dangerous) 직업이라는 인식이 만연하다. 이러한 인식 때문에 건설현장에서 신규인력 공급이 부족하고 기능 인력의 고령화에 따른 생산성 저하, 품질 저하 등이 발생하고 있는 실정이다(Lee et al., 2006). 2004년 185만명 이였던 건설업 취업자 수는 2012년 말 175만명으로 약 10만명이 감소하였다. 또한 2012년 건설기능 인력 중 40대 이상이 80.7%인 것으로 조사되었다. 40대 이상 건설기능 인력의 비율은 2004년 58.8%에서 2012년 80.7%로 12년 동안 21.9%나 증가하였다(Fig. 1). 이는 기능 인력의 질적인 약화로 인한 건설현장의 생산성 및 품질 감소를 야기할 수 있다(Sim, 2013).

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F1.jpg
Fig. 1.

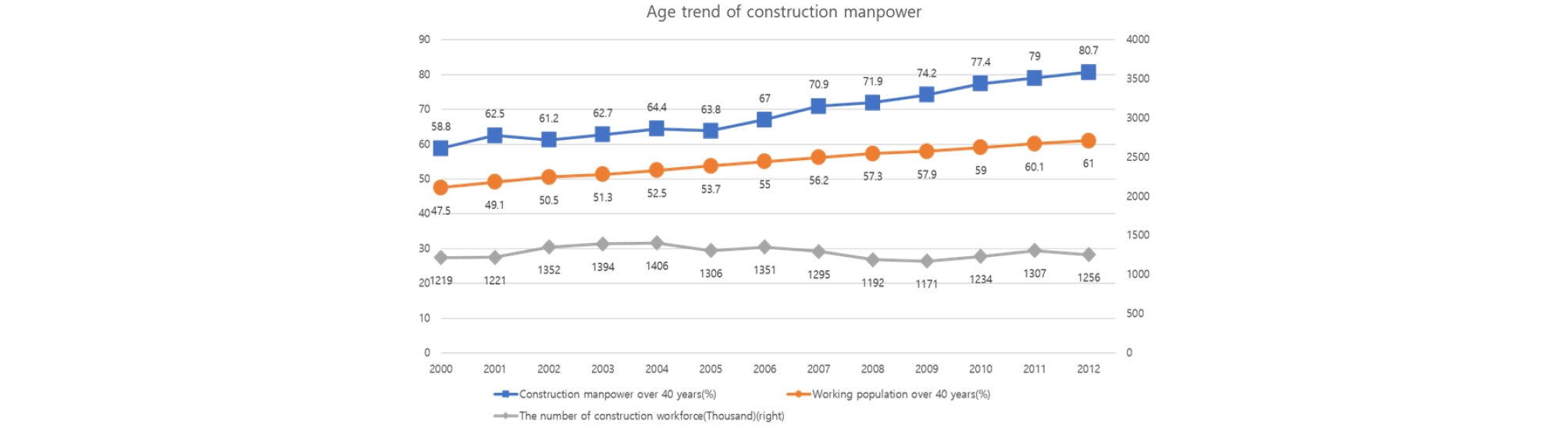

Age Trend of Construction Manpower (Sim, 2013)

1.2 굴삭기 머신가이던스

건설공사에서 토공사는 약 20%정도를 차지하는 중요한 공정임에도 불구하고 지난 100년간 측량, 측설, 굴착, 운반, 성토, 다짐과 같은 기본적인 절차를 통해 진행되어 왔다(Han et al., 2005). 최근에 GPS장비를 활용한 MG가 등장함에 따라 측량-측설-굴착으로 이루어지는 기존 굴착 프로세스가 더 정밀해지고 효율적인 프로세스로 변해가고 있다. 굴삭기 MG는 3차원으로 설계된 도면을 활용하여 정확한 시공을 도와주는 기술이다. 장비기사는 MG가 GPS (Global Positioning System) 위성으로부터 받은 위치정보를 바탕으로 현 위치에서 얼마나 많은 흙을 옮기는지 또는 계획 레벨까지 얼마나 더 굴착해야하는지 등의 정보를 실시간으로 받는다 (Barrett, 2008). 굴삭기 MG의 구성은 케빈 뒤편에 설치되어 있는 GSP안테나 2개와 굴삭기 운전기사가 참고하는 모니터 단말기, 버킷 및 암에 설치되어 있는 Angle sensor로 구성된다(Yoon et al., 2016)(Fig. 2).

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F2.jpg

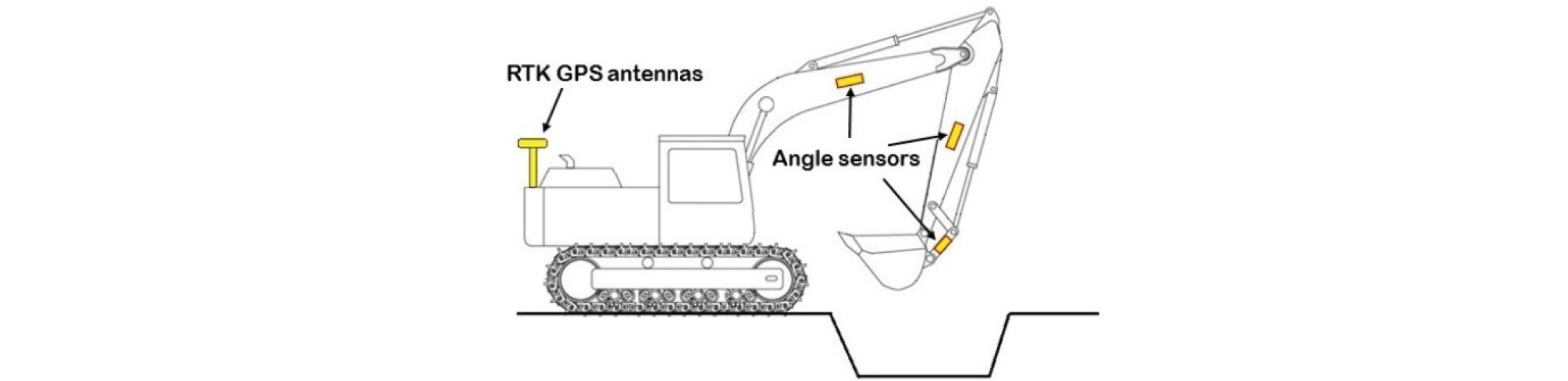

Fig. 2.

Composition of Machine Guidance System (Azar and Kamat, 2017)

일반 굴착 프로세스와 비교할 때 MG굴삭기를 활용한 작업 프로세스는 매우 간소하다. 기본 굴착 프로세스는 측량기사가 2D 설계도면을 바탕으로 굴착경계를 체크한다. 그 후 측설을 통해서 굴착경계면을 확정 짓고 굴착을 진행한다. 굴착이 진행됨에 따라 보조인원이 굴착이 계획레벨에 도달했는지 지속적으로 체크한다. 계획레벨에 도달하지 못했거나 과굴착이 되었을 경우, 계획레벨로 맞추기 위한 제작업이 반복 진행된다. 반면에 MG의 굴착 프로세스는 GPS장비를 굴삭기에 설치 한 후, 부착된 GPS로부터 받는 정보를 바탕으로 굴착을 수행한다. MG는 굴착작업 시작 전 별도의 측량 및 측설 작업이 필요 없으며, 시공 중에도 굴착이 계획레벨까지 잘 이루어지고 있는지 수시로 체크할 필요 없이 장비기사는 MG가 제공하는 정보에 따라 굴착을 진행하면 된다. MG 굴삭기와 일반적인 굴삭기의 작업 프로세스는 다음과 같다(Fig. 3).

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F3.jpg

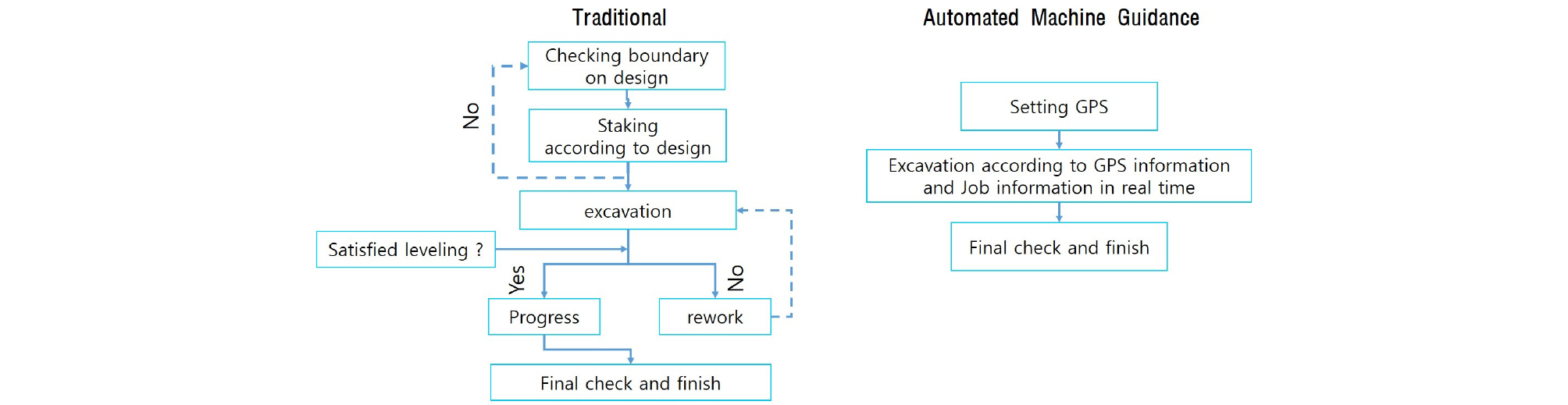

Fig. 3.

Process of Traditional Excavation and Automated Machine Guidance Excavation

일반적으로 토공사의 계획 및 굴착작업은 현장 관리자, 장비 운전기사 그리고 측량기사의 경험 및 숙련도에 따라 생산성 및 효율이 달라진다. 대부분의 재작업은 그들이 작업을 할 때 생기는 오차에 의해서 발생하고 이는 원가 증가, 공기지연 그리고 생산성 감소로 이어진다(Han et al., 2005). 이런 단점들은 MG를 적용하여 해결할 수 있다. MG를 적용하였을 때의 장점은 다음 두 가지로 정리될 수 있다.

첫 번째, 일반적인 굴착 프로세스는 시공 전에 측량 및 측설 작업이 시행된다. 이런 작업들은 2D 설계도면을 바탕으로 진행되기 때문에 오류가 발생할 수 밖에 없다. 오류가 발생할 시 재작업을 진행해야한다. 하지만 MG 굴착 프로세스는 GPS를 통해서 실시간으로 위치 정보 및 작업정보를 전달받기 때문에 측량 및 측설 작업이 필요하지 않다.

두 번째, 기존의 굴착은 시공 중에 지속적인 계획레벨을 확인하여야 한다. 이는 굴삭기의 유휴시간(Idle Time)을 유발하여 굴삭기의 생산성을 감소시키고, 과굴착을 할 경우 계획레벨을 맞추기 위해서 재작업이 진행되기 때문에 비용 증가 및 공기가 늘어난다. 또한 계획레벨 확인을 위해 지속적으로 시공 중 측량을 해야 하기 때문에 보조 인원이 투입되어야 한다. MG 굴착의 경우 GPS로부터 작업정보를 실시간으로 받기 때문에 시공 중 측량을 할 필요가 없으며 측량을 위한 보조 인원이 필요 없다. 또한 재작업 발생 가능성이 줄어들고 작업의 생산성이 증가하며 굴착의 일정한 품질을 유지할 수 있다.

이를 종합하면, 기존의 굴착 프로세스와 비교해 볼 때 MG 굴착 프로세스는 굴착 작업 중 측량기사 및 보조인원 같은 인력이 줄어든다. 또한 레벨측량이 불필요하기 때문에 작업의 유휴시간을 최소화 하여 작업의 생산성이 증가한다. 마지막으로 작업의 일정한 품질을 유지할 수 있어, 재작업이 줄어들고 이는 공기 증가를 막을 수 있다(Bradley et al., 1995).

1.3 연구의 범위 및 목표

본 연구에서는 MG의 현장적용을 위해 3D 설계도면 작성부터 MG 굴삭기 투입 후 생산성 체크 및 분석, 품질 평가를 진행 하였다.

Research process는 첫 번째 MG 굴삭기에 적용할 3D 설계도면을 만들기 위해 현장지형을 대상으로 GPS측량을 진행하였다. 측량으로 얻어진 점 데이터를 활용하여 TIN (Triangulated Irregular Network) 표면을 만든 후 2D 설계도면을 기반으로 시공기면을 작성한다. TIN 표면과 시공기면을 활용하여 Surface-Surface method를 통해 MG용 3D 설계도면을 작성한다(Vennapusa et al., 2015). 3D 설계도면을 작성할 때 기존 상용 프로그램이 아닌 3차원 토공모델을 만들기 위해 개발한 독자적인 모듈을 사용하였다.

3D 설계도면을 MG 굴삭기에 적용한 후 굴착 작업을 시작한다. 생산성 체크를 위해서 굴착작업을 작업시간, 유휴시간, 제외시간(굴착을 제외한 타 작업)으로 나누어 기록한다. 굴착작업이 완료된 후 대상 지역에 레이저스캐닝을 진행하고 3D 설계도면과 레이저스캐닝 모델을 비교하여 품질평가를 진행하였다(Fig. 4).

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F4.jpg

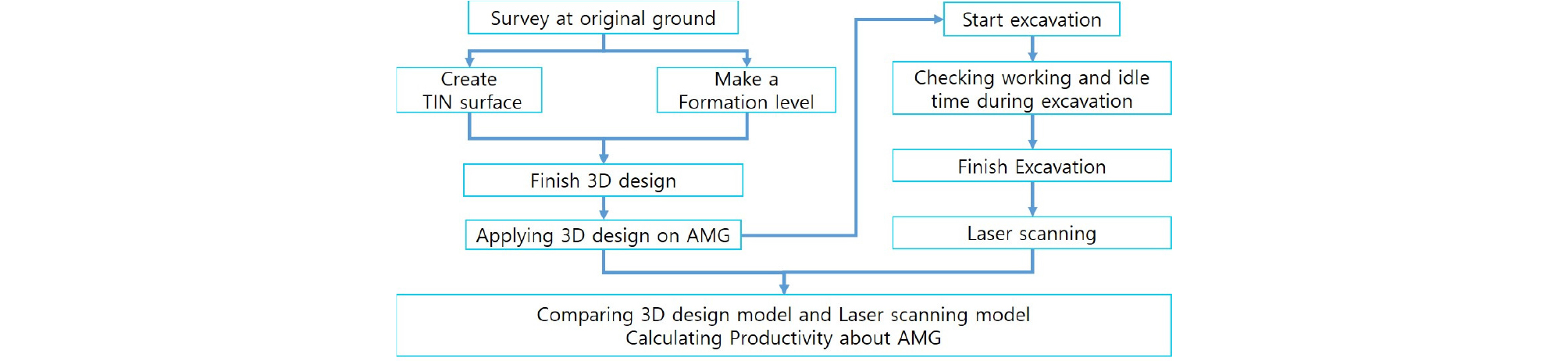

Fig. 4.

Research Process

본 연구의 생산성 분석에 있어서 동일 현장에서 서로 다른 굴삭기의 비교가 아닌 MG 굴삭기와 건설공사 표준품셈(KICT, 2017)을 바탕으로 계산한 굴삭기의 생산성을 비교한 것이다.

2. 관련연구

2.1 Development of Machine Guidance

1980년대부터 개인을 위한 GPS (Global Positioning System) 장비의 등장과 laser technology의 발전덕분에 측량기술은 빠르게 발전하였다(Bernold, 2002). GPS 기술은 다양한 분야에서 안정적이고 정밀도 높은 위치정보를 즉시 제공할 수 있다(Tserng et al., 2013). 또한 real-time kinematic (RTK) GPS를 활용하여 측량, Automated Machine Guidance, Machine Control 등에 활용되고 있다.

초기 굴삭기 MG의 연구 중 CAD-intergrated Excavation and pipe laying (Huang et al., 1997)에서는 굴삭기에 실시간으로 위치정보 및 작업정보를 주기 위해서 long range three-dimensional (3D) laser-based position measurement tool을 활용하여 초기 굴삭기 MG 모델인 Laser Guidance를 구상하였다(Fig. 5). 그러나 Laser Guidance는 3D 레이저 수신기가 레이저 전송기의 시야 상에 있어야 한다는 치명적인 단점이 있다. 예를 들어 굴삭기에 장착된 레이저 수신기가 레이저 전송기의 시야에서 사라진다면 굴삭기로 가는 실시간 정보가 중단되게 된다. 이런 단점을 해결하기 위해서 1999년 Trimble에서는 GPS 기술을 접목시킨 GPS 머신가이던스가 개발하였다(Jonasson et al., 2002). 2000년에는 Leica에서 RTK-GPS 기술을 접목한 머신가이던스를 출시하였다. 이후 MG와 관련된 생산성 분석 및 경제성 분석에 관련된 연구들이 수행되었다.

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F5.jpg
Fig. 5.

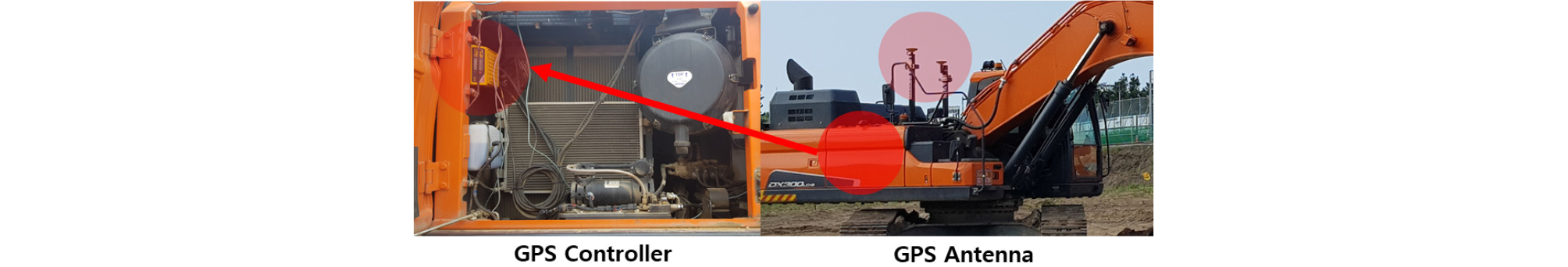

GPS Controller & GPS Antenna

2.1 Research on productivity and quality of Machine Guidance

Janasson et al.(2002)는 그레이더를 대상으로 기존의 방식과 Ultrasonic, 2D laser, 3D laser, GPS를 머신가이던스에 접목한 방식을 각각 비교하여 생산성 분석 및 경제성 분석을 수행하였다. 이 연구에 의하면 GPS가 생산성 및 경제성이 가장 높은 것으로 분석되었다. Han et al.(2005)는 도저와 그레이더를 대상으로 simulation methodology를 활용하여 기존의 굴착방식과 MG의 비교를 통해 생산성 분석 및 경제성 분석을 수행하였고 그 결과 생산성은 32.48%, 경제성은 22.88% 상승한 것으로 분석되었다. Rezazadeh Azar et al.(2012)는 도저와 굴삭기를 현장에 투입하여 현장 테스트를 진행하였다. 그 결과 도저는 작업 여건에 따라 6%부터 34%까지 생산성이 증가하였고 굴삭기는 장비의 종류에 따라 생산성이 19%부터 23%까지 생산성이 증가하였다. 또한 작업 중 측량 때문에 필요한 시간이 기존의 굴착방식에서는 작업시간의 21%내지 30%정도 이지만, MG 굴착방식에서는 작업시간의 5%정도 소요되었다.

MG 굴삭기의 품질평가와 관련하여 다양한 연구들이 진행되어 왔다. Miyauchi et al.(1998)의 Development of Virtual Survey Marking System for Remote Control of Construction Machinery II의 연구는 RTK GPS기반 원격 굴삭기를 활용하여 사면 시공에서의 정확도를 테스트 하였다. 그 결과 최대 86%, 최소 78%로 측정되었으며 그 이유는 굴삭기 운전자가 현장에서 직접 운전한 것이 아닌 원격으로 조정하여 오차가 크게 발생하는 것으로 파악되었다. Yoon et al.(2016)의 굴삭기 머신가이던스를 활용한 토공작업 테스트 및 성능평가 연구에서 오픈-컷 굴착 방식의 수직 오차는 2.7cm로 산출되었다.

MG의 등장 이래로 많은 선행연구가 진행되었음에도 불구하고, MG의 강점 중 하나인 측설이 힘든 환경에서의 현장 테스트는 부족한 상황이다. 본 연구에서는 측설이 복잡한 현장을 대상으로 MG 굴삭기의 현장 테스트를 진행하고 생산성 분석, 품질평가를 수행하였다.

3. Case Study : Machine Guidance 현장적용

3.1 Machine Guidance 구축

본 연구는 OO역 오염토 치환공사를 대상으로 MG 굴삭기 생산성 분석 및 품질평가를 진행하였다. MG 굴삭기 구성은 1.2절에서 언급한 것과 같이 굴삭기에 붐에 장착된 IMU (Inertial Measurement Unit) 센서, 굴삭기 몸체에 장착된 GPS 안테나 및 GPS 컨트롤러(Fig. 5), 굴삭기 운전석에 장착된 디스플레이 장치(Fig. 6), 그리고 굴삭기의 위치정보 보정신호를 전송해주는 기지국으로 구성되어 있다.

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F6.jpg

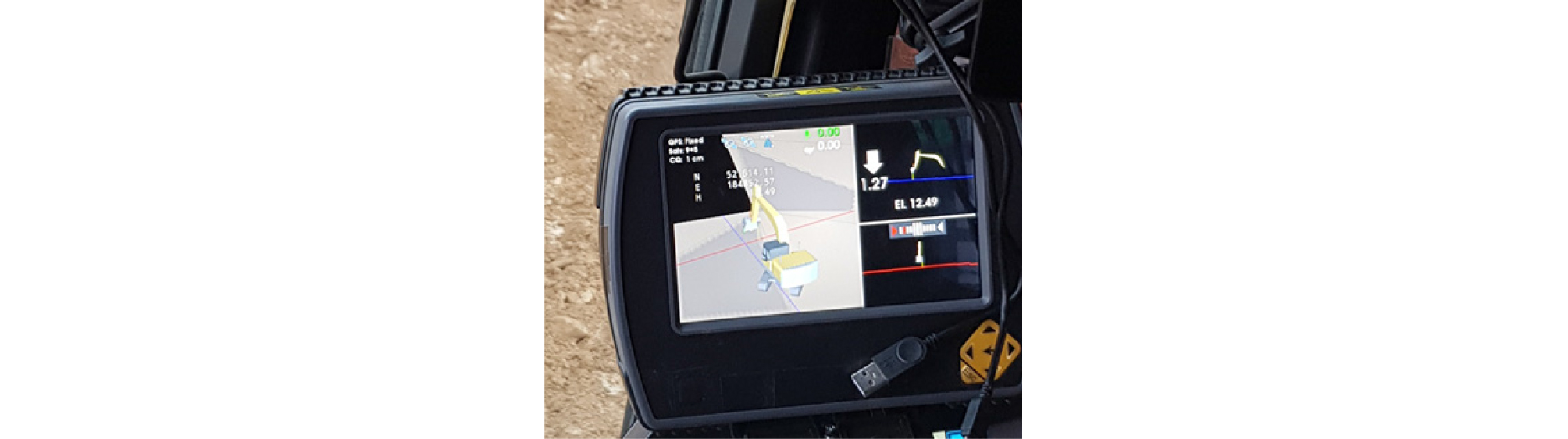

Fig. 6.

Display Device

3.2 Site overview

MG 굴삭기 투입현장은 기존의 터파기와 다르게 지표로부터 오염토를 치환할 깊이까지 굴착이 진행한다. 전반적으로 현장의 지표면이 기울기를 갖기 때문에 시공기면 역시 기울기를 갖게 된다. 또한 공사 유형의 특징 상 터파기의 면이 비정형적인 모양이고 도면에 맞춰서 터파기를 진행해야하는 어려움이 있다. 비정형적인 굴착경계는 측설 하는데 난해하고 시간 소모도 클 것으로 예상되어 MG 굴삭기 투입에 있어서 최적의 조건을 갖는 현장이라고 판단된다.

적용 현장의 개요는 다음 Table 1과 같다.

Table 1. Site Overview

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_T1-1.jpg
(a) Site overview
http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_T1-2.jpghttp://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_T1-3.jpg
(b) Base Station (GS16)(c) Doosan Infracore DX300LC
1. Location : OO-gu, Seoul, Republic of korea (a) 2. Input equipment: Base station (GS 15) (b), Doosan Infracore DX300LC with MG (c) 3. Special: Excavation boundary as presented in 2D drawing, excavation proceeds from the
surface to the final depth.

3.3 3D model for Machine Guidance

MG 굴삭기를 현장에 투입하기 전, 적용현장을 대상으로 MG 굴삭기용 3차원 도면을 작성하였다. 3차원 도면을 작성하기 위해서 적용현장의 점군 데이터를 획득한 후 TIN으로 구성된 원지형(Fig. 7)을 작성하여야 한다. 원지형 데이터를 작성하고 2차원 설계도면(Fig. 8)을 바탕으로 시공기면(Fig. 9)을 작성한다. 적용현장의 경우 오염토 치환공사의 특성상 원지반의 형상과 시공기면의 형상이 동일하다. 따라서 2차원 설계도면에 형성되어 있는 시공기면(z값 제외)과 중복되는 등고선의 높이 값을 각 절점에 입력한 후, 해당 심도만큼 쉬프팅(Shifting)하여 작성하였다. 시공기면의 정확성을 높이기 위해서 등고선의 주 간격 10cm, 보조 간격 5cm로 설정하였다. 3차원 도면을 작성하기 위한 순서는 다음 Fig. 10과 같다.

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F7.jpg
Fig. 7.

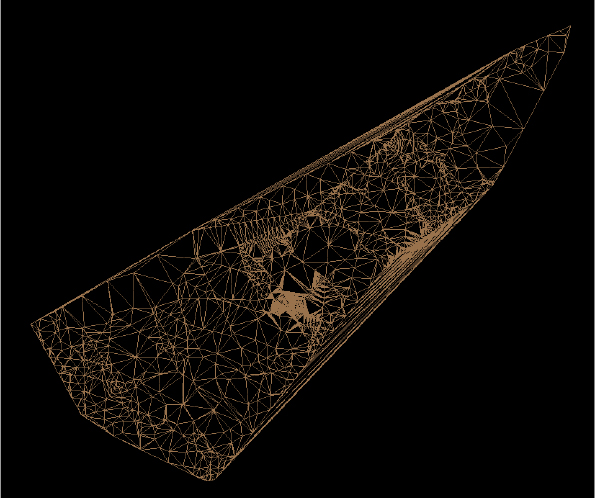

TIN Surface

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F8.jpg
Fig. 8.

2D CAD Design

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F9.jpg
Fig. 9.

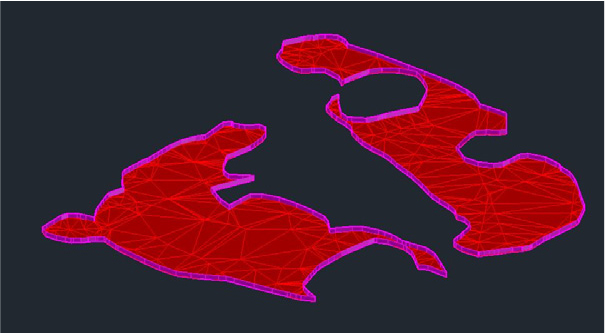

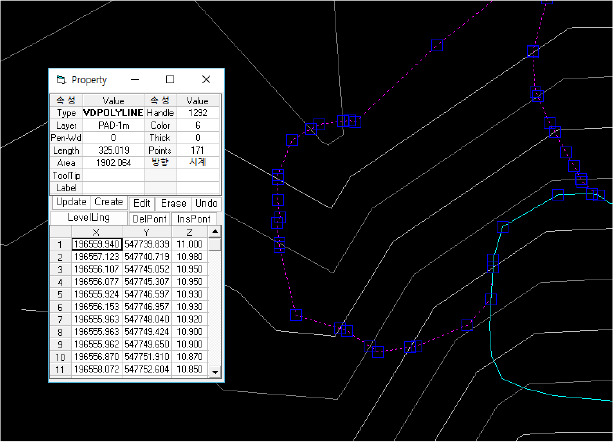

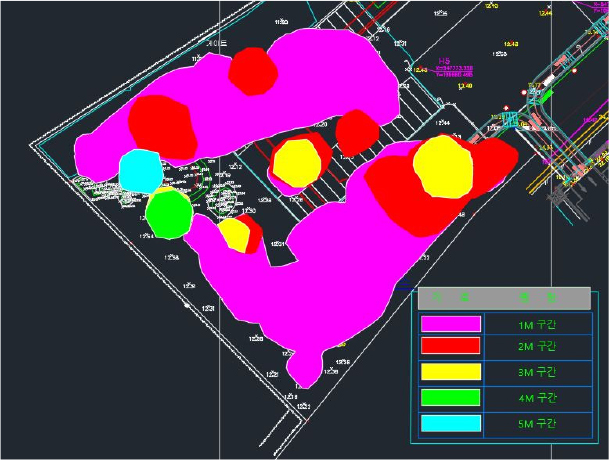

Formation Level

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F10.jpg
Fig. 10.

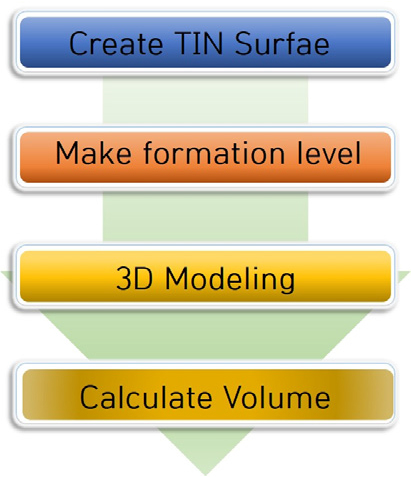

Process of 3D Design

원지반과 시공기면이 준비한 후, 3차원 토공모델을 작성하기 위해 개발한 별도의 모듈을 활용하여 3차원 모델을 작성하였다. 이 모듈은 Polyline으로 작성된 폐합도형을 TIN으로 구성된 3차원 면으로 변환한 후 시공기면으로부터 원 지형까지의 거리를 계산하고 시공기면의 경계를 나타내기 위한 벽을 만들어 MG 굴삭기 운전기사에게 편의성 있는 도면을 제공한다(Fig. 11).

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F11.jpg
Fig. 11.

3D Design at Depth 1m

3.4 Productivity about Machine Guidance excavator

위와 같은 프로세스를 거쳐 만들어진 3차원 설계도면을 MG 굴삭기에 적용하여 현장적용 사례연구를 진행하였다. 현장 작업은 굴착지역에서 굴삭기(Doosan Infracore DX300LC)가 15ton 덤프트럭에 직접 상차를 하는 방식으로 진행되었다. 생산성 분석 프로세스는 다음 Fig. 12과 같다.

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F12.jpg
Fig. 12.

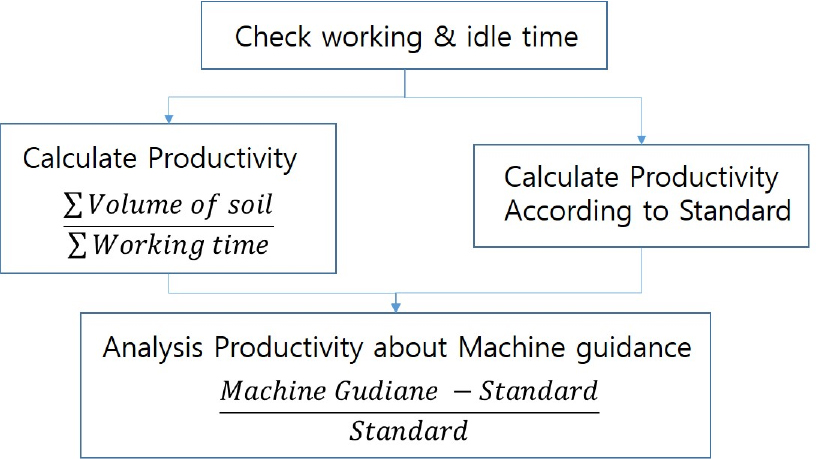

Process of Productivity

MG 굴삭기의 생산성 분석에 앞서 기존 방식의 굴삭기의 생산성을 건설공사 표준품셈(KICT, 2017)을 참고하여 계산하였다(Eq. (1)). 적용현장을 고려하였을 때 각 계수의 값은 다음 Table 2와 같이 결정하였다. 굴삭기의 작업량에 관련된 변수 들은 표준품셈 및 장비의 제원을 참고하여 설정하였는데, 버킷용량의 경우 1m3, 버킷용량과 회전각을 고려하여 1회 싸이클 시간은 23초, 굴착 구간이 용이하게 굴착할 수 있는 연한 토질로서 버킷에 산적으로 가득 찰 때가 많은 조건이 좋은 모래여서 K=1, L=1.2,로 설정하였다. 또한 작업효율은 토사의 상태가 양호하기에 0.85로 설정하였으나 터파기 공사의 경우 0.05를 감해주어 최종적으로 0.80으로 설정하였다. 위 값들을 사용하여 산출된 시간당 작업량은 104.3m3/hr이다.

Q=3600×q×K×f×Ecm  (1)

Q : Excavation per hour(m3/hr)

q : C apacity of bucket(m3)

f : Conversion factor of volume change

E : Efficiency

K : Bucket factor

cm : Cycle time(sec)

Table 2. Factor of Productivity According to Korean Standard

ValueDescription
Bucket capacity(q)1DX300LC
Bucket factor(K)1It is a soft soil that can be easily excavated.
It is filled with buckets,
Modulus of volume change (L)1.2Sand mixed with rock or coble
Conversion factor of
volume change (f)
0.83from bank to loose soil
Efficiency (E)0.8Good condition in the sand, sandy soil
Cycle time (cm)21bucket capacity 1m3, average rotation angle 180 degree
Q104.3m3/hrExcavation per hour

굴착한 흙의 물량은 건설공사 표준품셈(KICT, 2017)을 참고하여 15ton 덤프트럭의 운반횟수를 역산하여 계산하였다(Eq. (2)). 적용현장을 고려하였을 때 각 계수의 값은 다음 Table 3과 같이 결정하였다. 덤프트럭의 단위 운반량에 관련된 변수 들은 현장 값 및 표준품셈 값을 사용하였는데 단위중량 같은 경우 현장에서 제공받은 값 γt=1.8t/m3을 사용하였고, 현장의 지반의 대부분은 모래 및 자갈이 섞인 모래였다. 체적변화율 같은 경우 현장 지반이 암괴나 호박돌등이 섞인 모래로 구성되어 있어 표준품셈에서 제시한 값 L = 1.2를 사용하였다. 위의 조건들을 토대로 덤프트럭의 1회 적재량 m3은 10m3로 계산되었다.

q=Tγt×L  (2)

q : Load ca p acity of dump truck(m3)

gammat : Unit weigt of soil i n nature(t/m3)

T : Load weight of dump truck

L : Conversion factor of volume change

Table 3. Factor of Capacity of Dump Truck According to Korean Standard

ValueDescription
Unit weight of soil in nature1.8Value in field
Load weight of dump truck15ton15ton dump truck
Conversion factor of volume change1.2Sand mixed with rocks or hump stones
Load capacity of dump truck10m3Calculated according to Standard

현장에 MG 굴삭기를 투입한 후 각각 작업시간, 유휴시간, 제외시간으로 구별하여 작업 시간을 체크하였다. 작업시간은 굴삭기가 굴착작업을 하여 덤프트럭에 상차하는 시간, 유휴시간은 굴착 작업을 한 후 덤프트럭이 돌아올 때 까지 대기하는 시간, 정지 시간 및 굴착구역으로 이동하는 시간이다. 그리고 제외시간은 굴삭기가 굴착작업과 관계없는 작업을 하는 시간이다. 다음 Fig. 14를 보면 현장 작업 시간을 각각 구별하여 기록하고 상차 회수를 기록한 것을 확인할 수 있다. 이를 바탕으로 MG 굴삭기의 시간당 작업량을 계산하였다. 생산성 체크는 총 4일간 진행되었으며 투입 장비군은 굴삭기 한 대와 덤프 두 대 또는 굴삭기 한 대와 덤프 한 대가 투입되었다. 생산성을 분석한 결과 최솟값은 20.5%, 최댓값은 56.2%, 4일 평균 생산성은 표준품셈 대비 38.3% 증가하였다. 자세한 값은 다음 Table 4와 같은 결과를 산출되었다.

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F14.jpg
Fig. 14.

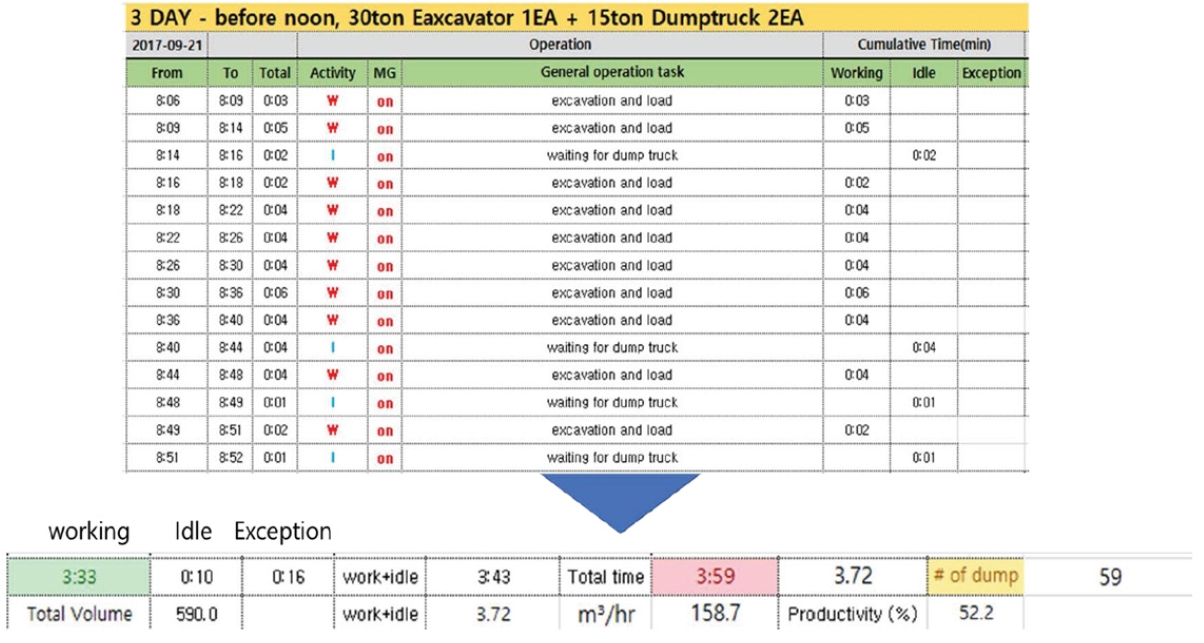

Working, Idle, Exception Time for Calculating Productivity

Table 4. Result of Analysis of Productivity

DateEquipment combinationWorkingIdleException
Third day before noonExcavator+15ton dump 23:330:100:16
Working# of dumpVolume of excavationQ(m3/hr)Productivity
3:4359590m3158.752.2%
DateEquipment combinationWorkingIdleException
Third day after noonExcavator+15ton dump 22:370:051:53
Working# of dumpVolume of excavationQ(m3/hr)Productivity
2:4244440m3163.056.2%
DateEquipment combinationWorkingIdleException
Forth day before noonExcavator+15ton dump 22:220:221:29
Working# of dumpVolume of excavationQ(m3/hr)Productivity
2:4438380m3139.033.3%
DateEquipment combinationWorkingIdleException
Forth day after noonExcavator+15ton dump 22:230:180:18
Working# of dumpVolume of excavationQ(m3/hr)Productivity
2:4140400m3149.142.9%
DateEquipment combinationWorkingIdleException
Total22:051:387:28
Working# of dumpVolume of excavationQ(m3/hr)Productivity
23:433423420m3144.238.3%
First day before noonExcavator+15ton dump 22:400:031:23
Working# of dumpVolume of excavationQ(m3/hr)Productivity
2:4334 340 m3125.220.0%
DateEquipment combinationWorkingIdleException
First day after noonExcavator+15ton dump 23:550:060:10
Working# of dumpVolume of excavationQ(m3/hr)Productivity
4:5154 540m3134.428.9%
DateEquipment combinationWorkingIdleException
Second day before noonExcavator+15ton dump 23:460:100:21
Working# of dumpVolume of excavationQ(m3/hr)Productivity
3:5657570m3144.938.9%
DateEquipment combinationWorkingIdleException
Second day after noonExcavator+15ton dump 10:490:241:38
Working# of dumpVolume of excavationQ(m3/hr)Productivity
1:1316160m3131.526.1%

생산성 분석 결과 값으로 유추해 볼 때, MG 굴삭기의 생산성에 영향을 끼치는 요인들은 3가지가 있다.

첫 번째, 운전자의 MG 적응도이다. MG 굴삭기 투입 첫날 생산성은 25.3%로 산출되었는데, 2일차에는 35.9%, 3일차에는 53.9%로 비약적으로 증가함을 알 수 있다. 이는 굴삭기 운전자의 MG에 적응도가 생산성에 영향을 끼치는 요인 이라는 것을 의미한다.

두 번째, 장비 조합에 따른 유휴시간이다. 2일차 오전 굴삭기 한 대와 덤프 두 대가 투입되었을 때 MG의 생산성은 38.9%였지만, 2일차 오후 굴삭기 한 대와 덤프 한 대가 투입되었을 때 MG의 생산성은 26.1%로 약 13%정도 하락하였다. 이는 장비조합으로 인한 유휴시간의 증가 때문인 것으로 판단되며, MG의 생산성에 영향을 끼치는 요인 중 하나가 장비 조합군이라는 것을 의미한다.

세 번째, 굴착지형의 복잡도이다. 1, 2, 3일차는 복잡하지만 좁고 깊은 구덩이를 파는 작업이였다면, 4일차에는 넓고 얕은 구덩이를 파는 작업 이였다. 1, 2, 3일차와는 다르게 4일차는 지속적으로 굴착구간의 경계면을 잡아가며 작업이 진행하였기에 3일차에 비해서 생산성이 감소하였다. 이는 측설의 복잡성과 유사하며 MG의 생산성에 영향을 끼치는 요인 중 하나라는 것을 의미한다.

결론적으로, MG 굴삭기 투입에 있어서 기존 표준품셈 대비 4일간 평균 38.3% 생산성이 증가하였고 생산성에 영향을 끼치는 요인들은 굴삭기 운전자의 MG 적응도, 장비조합, 굴착지형의 복잡도로 파악된다.

3.5 Quality about Machine Guidance excavator

MG의 정확도를 검증하고자 MG 굴삭기가 시공한 굴착 구간에 대해서 품질평가를 진행하였다. MG의 정확도를 검증하기 위해서 먼저 굴착이 완료된 구간을 대상으로 레이저 스캐닝을 진행하였다. 레이저 스캐닝으로 얻은 모델과 3D 설계도면을 단면, 부피, 깊이에 관해서 비교 분석 하였다. Fig. 15는 품질평가를 진행하기 위한 시공 구간의 3D 설계도면이고 Fig. 16은 시공이 완료된 후 레이저 스캐닝을 수행한 후 획득한 레이저 스캐닝 모델이다. 두 모델을 중첩하여 굴착이 어떻게 진행되었는지 확인해 보았다(Fig. 17). Fig. 17을 보면 3D 설계도면과 레이저 스캐닝 두 모델을 겹쳐보았을 때 거의 일치함을 확인하였다. 또한 3D 설계도면과 레이저 스캐닝의 부피를 비교해보았을 때 그 차이는 64.97m3으로 산출되었다(Fig. 18). 부피 차이 산출 값이 fill로 나오는 것은 3D 설계도면을 기준으로 레이저 스캐닝 모델을 비교했을 때 산출 프로그램이 부족한 부분을 메꾸는 것으로 인식했기 때문이다. 단면과 부피로 품질평가를 진행했을 때 MG 굴삭기에 의한 시공품질의 정확도는 각각 99.9%, 93.3%로 분석되었다. 단면의 경우 3D 설계도면과 레이저 스캐닝 모델이 수치적으로 일치함을 확인하였고 부피의 경우 6.7%의 오차를 확인하였다(Table 5).

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F15.jpg
Fig. 15.

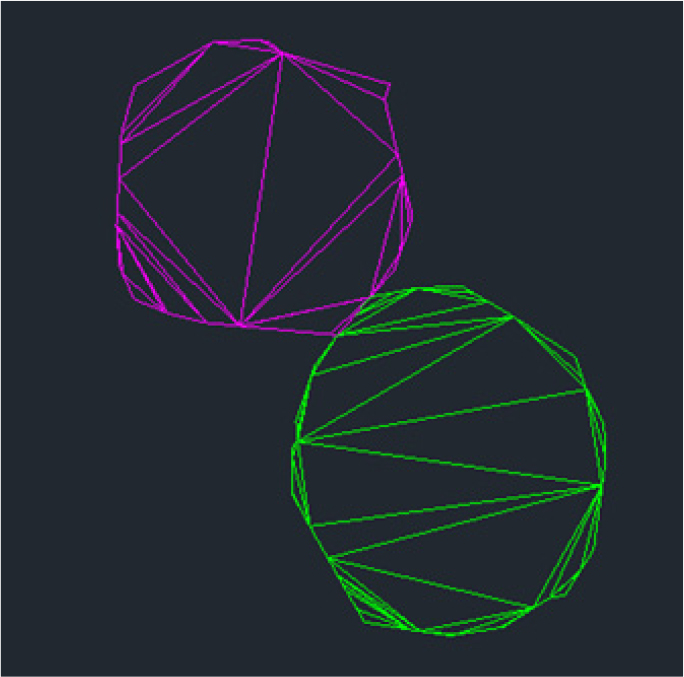

3D Design Model

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F16.jpg
Fig. 16.

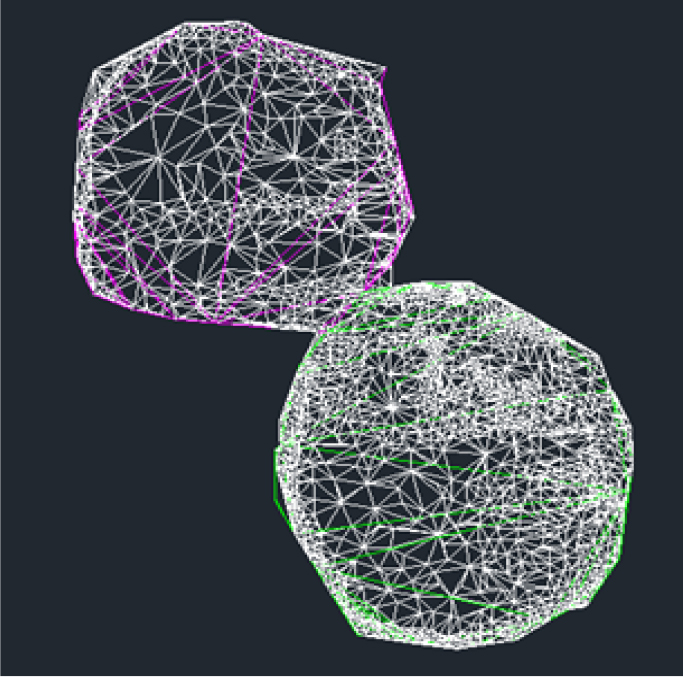

Laser Scanning Model

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F17.jpg
Fig. 17.

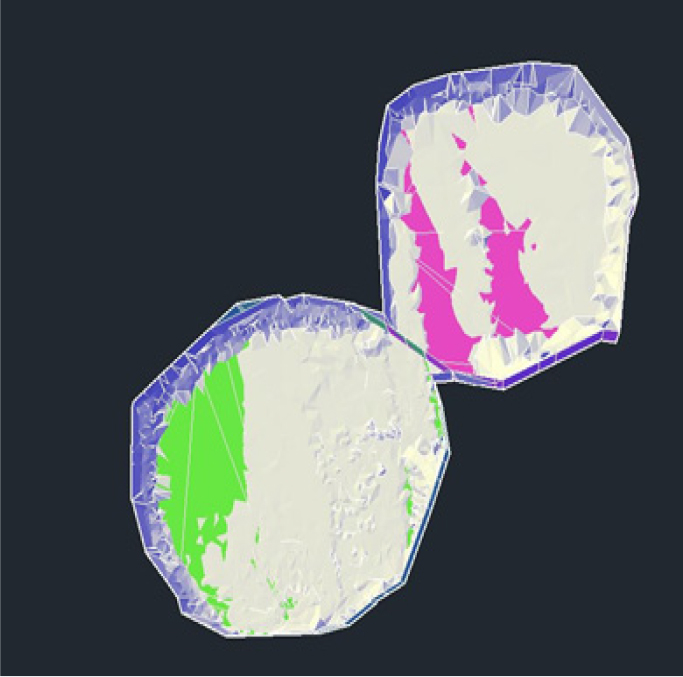

Overlap Laser Scanning on 3D Design Model

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F18.jpg
Fig. 18.

Comparing 3D Design Model with Laser Scanning Model

Table 5. Result of Quality of Volume and Area

Area (m2)Volume (m3)Quality of Area (%)Quality of volume (%)
Design324.92974.7699.9%93.3
Laser sanning324.91909.79

부피를 비교할 때 오차가 6.7%가 난 원인은 해당 굴착 구간이 3m의 깊이를 갖는 구간인데, 지반의 대부분이 모래였기에 사면 붕괴를 막기 위해서 약간 기울기를 주어 굴착하였고, 이러한 이유 때문에 오차가 발생한 것으로 판단된다. 3D 설계모델과 레이저 스캐닝 모델을 비교하여 확인해볼 때 굴착경계 부분이 덜 파진 것을 확인할 수 있었다(Fig. 19).

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F19.jpg
Fig. 19.

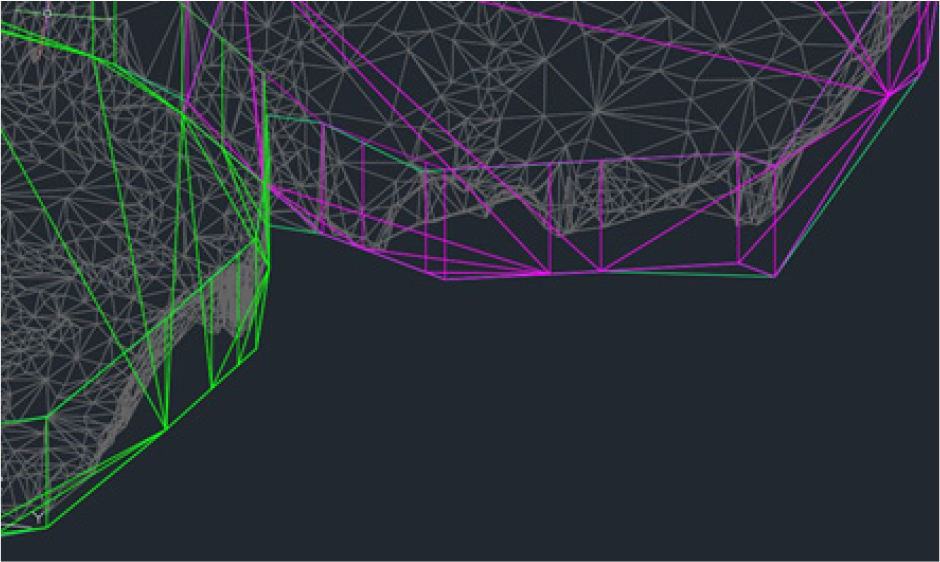

Cause of Error About Difference Volume

수직 정확도에 대한 평가는 해당 굴착구역의 중심부를 기준으로 3D 설계도면과 레이저 스캐닝 모델을 비교하였다. 3D 설계도면의 평균 깊이는 9.260m (Fig. 20)이고 레이저 스캐닝 모델의 Z값은 Table 6에서 확인 할 수 있다.

http://static.apub.kr/journalsite/sites/ksce/2018-038-05/N0110380510/images/Figure_KSCE_38_5_10_F20.jpg
Fig. 20.

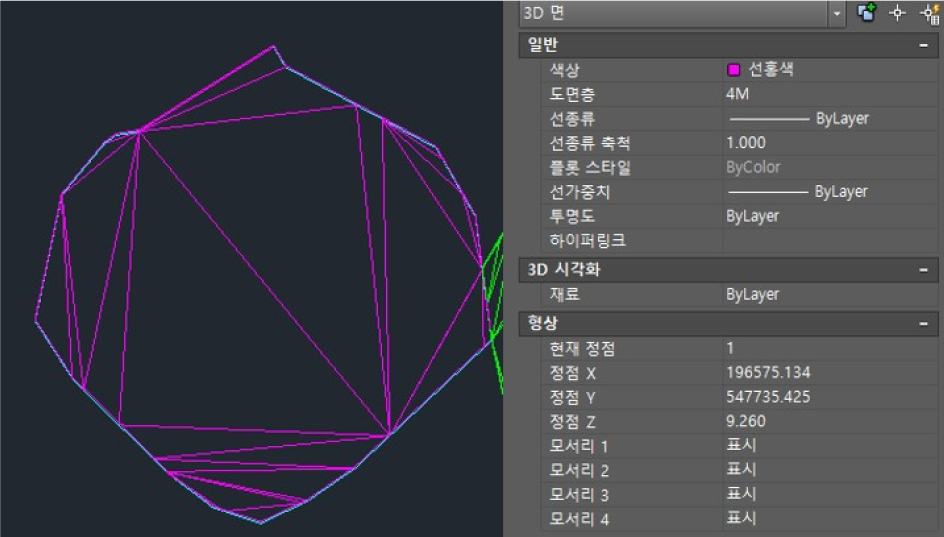

Height of 3D Design Model

Table 6. Value of Z About Mid of Laser Scanning Model

E (m)N (m)Z (m)
196575.9547738.39.2927
196576.4547738.19.2845
196576.3547738.69.2875
196576.6547738.49.286
196576.3547738.89.2922
196577547738.29.29
196577.2547738.49.2912
196577.6547738.39.287
196577.8547738.59.282
196577547738.69.2922
196577547738.99.2942
196577.5547738.79.2787
196577.5547738.99.284
196578.3547738.19.287
196579.3547738.19.289

3D 설계도면과 레이저 스캐닝의 Z 값의 품질평가를 진행하였을 때 오차는 약 0.02m로 확인되었다. 두 모델을 비교해 보면, 3D 설계도면의 평균값은 9.26m. 레이저 스캐닝 모델의 최댓값은 9.2927m, 최솟값은 9.2787m, 평균값은 9.28788m로 오차는 약 0.02m 더 굴착 한 것으로 계산되었다.

품질평가를 종합하면, 3D 디자인 모델과 레이저 스캐닝 모델의 면적은 거의 비슷했으나, 부피에서 약 6.7%의 오차가 발생되었고 수직 오차에서 약 +0.02m 의 차이를 보였다. 본래 시공 시 사면의 안식각을 고려하여 설계를 해야지만 현장의 특이성(오염토 치환을 위해서 조사기관에서 나온 결과 그대로 굴착)으로 안식각을 고려하지 않고 설계하였다. 이러한 이유로 모래로 구성된 지반에서 3m 깊이로 굴착을 할 경우 사면의 붕괴가 우려되어 일정부분 사면을 주어 시공을 진행하였기 때문에 오차가 발생하였다.

Table 7. Result of Quality of Height

Max (m)Min (m)Mean (m)Error
Design 9.260About 0.02m
Laser scanning9.29279.27879.28788

4. 결 론

본 연구에서는 기존 사례연구에서 검증이 부족했던 측설이 어려운 비정형 단면에서의 MG 현장적용 사례연구를 진행하였다. 현장투입을 위해서 등고선 데이터를 활용하여 2차원 설계도면 데이터에 Z값을 기준으로 5cm 마다 절점을 부여하여 시공기면을 작성하고 3D 디자인 모델을 작성하였다. 이는 시공기면이 원지형과 동일한 형태로 구성되며 기울기를 갖는 면으로 작성된다. 또한 오염토 치환현장의 특성상 굴착 단면의 모양이 일정하지 않아 측설이 어려운 토공현장에서의 MG 굴삭기의 성능을 평가하기에는 최적의 현장이다.

MG 투입한 후 생산성을 분석한 결과 최솟값은 20.5%, 최댓값은 56.9%, 4일 평균 생산성은 표준품셈 대비 38.3% 증가하였고 이를 통해 MG의 생산성에 영향을 끼치는 요인들을 파악할 수 있었다. 첫 번째 사용자의 MG에 대한 적응도이다. 이는 MG 굴삭기 투입 후, 시간이 지남에 따라 생산성이 증가하는 것을 토대로 추측할 수 있다. 두 번째는 장비조합의 중요도이다. 이는 기존의 굴삭기 또한 마찬가지지만, MG 굴삭기의 경우 이 점은 더욱 강조된다. MG 굴삭기는 별도의 측량 및 측설에 대한 시간을 감소시킬 수 있기 때문에 최적의 장비 조합군을 도출해 내어 굴삭기가 멈추지 않게 하는 것이 기존의 굴삭기보다 더욱 중요하다. 마지막으로 굴착 단면이 복잡할수록 생산성은 감소하게 될 것이다. 이는 측설이 복잡한 구간에서 측설을 할 때 시간 소모가 더 큰 것과 같은 이유이다.

MG 굴삭기가 시공한 구간을 대상으로 품질평가를 진행하였을 때 선행연구에서 확인했던 수평 오차 ±1cm는 굴착 단면으로 검증하였고, 수직 오차 ±2cm는 굴착 깊이로 검증하였다.
